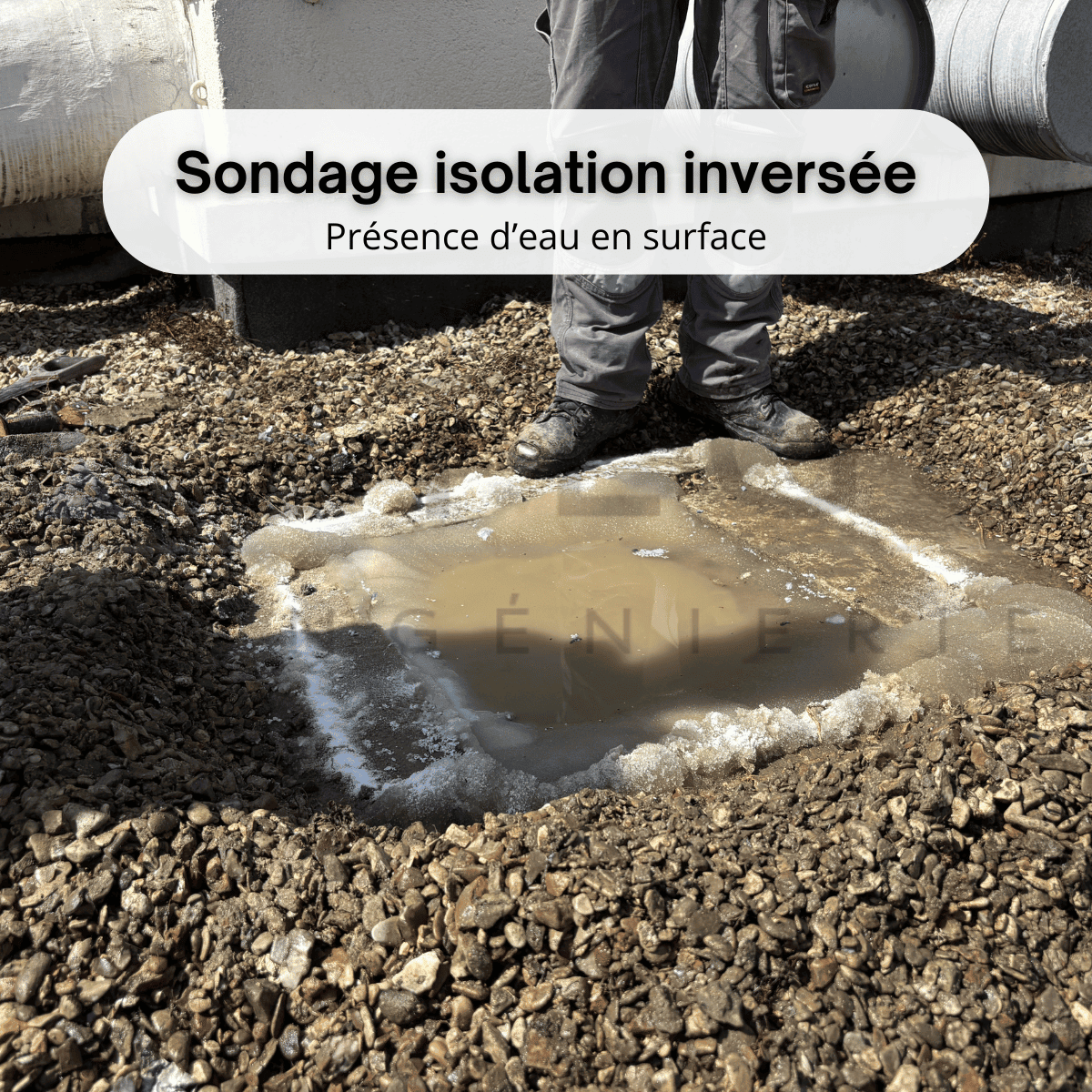

Sondage sur une toiture terrasse avec une isolation inversée
Sondage sur une toiture terrasse avec une isolation inversée : ouverture du revêtement d’étanchéité en asphalte
Dans le cadre d’un diagnostic de toiture terrasse avec une isolation inversée, nos équipes sont intervenues afin de réaliser un sondage avec ouverture du revêtement d’étanchéité en asphalte.
Ce type d’intervention permet de mieux comprendre l’état du complexe et de rechercher l’origine d’éventuelles infiltrations ou traces d’humidité.
L’isolation inversée : un système de toiture spécifique
Le principe de l’isolation inversée repose sur un positionnement particulier de l’isolant, installé au-dessus du revêtement d’étanchéité.
Même si ce procédé présente de nombreux avantages, les infiltrations peuvent parfois être difficiles à localiser.
Une intervention réalisée en plusieurs étapes
Avant l’ouverture du revêtement d’étanchéité en asphalte, une poudre asséchante a été utilisée afin d’absorber et retenir l’eau présente en surface. Cette étape permet de faciliter l’intervention et de réaliser le sondage dans de meilleures conditions.
L’ouverture du complexe permet ensuite d’observer l’état général de la toiture terrasse en isolation inversée, de vérifier la présence d’humidité et d’identifier d’éventuels défauts ou dégradations.
L’importance du diagnostic sur une toiture en isolation inversée
Réaliser un diagnostic sur une toiture terrasse avec une isolation inversée permet d’anticiper les dégradations et de définir les solutions de réparation les plus adaptées.
Chaque intervention apporte des informations essentielles pour préserver la pérennité de la toiture terrasse et assurer la protection durable du bâtiment.
Chez STEGO Ingénierie, nous accompagnons nos clients dans le diagnostic technique et l’analyse des pathologies de l’enveloppe du bâtiment, avec une approche technique adaptée aux spécificités de chaque ouvrage.

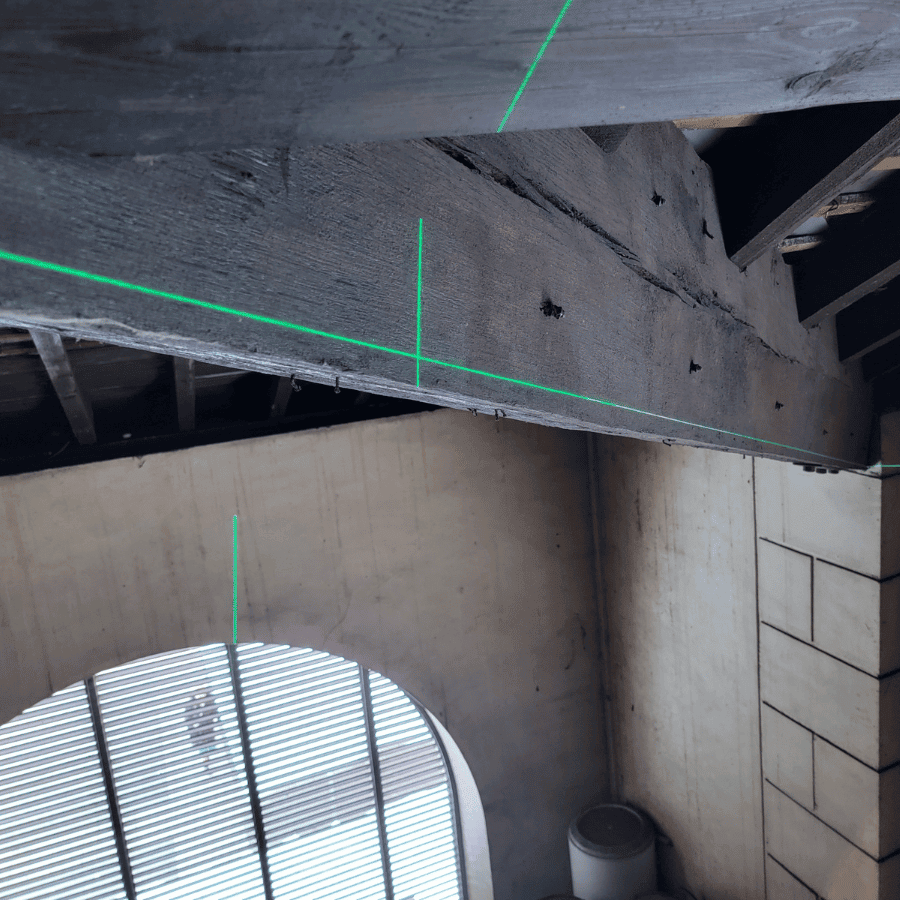

CHARPENTE BOIS
CHARPENTE BOIS : Typologies, Pathologies, Risques & Expertise
Pourquoi s'intéresser à la charpente bois ?
Les charpentes en bois constituent des éléments structurels essentiels pour soutenir les ouvrages de couverture. Souvent soumises aux variations d’humidité, liées notamment aux infiltrations ou à une
hygrométrie élevée des locaux, elles deviennent vulnérables aux attaques biologiques, telles que les
insectes et les champignons.
Une conception inadaptée ou un manque d’entretien peut entraîner l’apparition de désordres, pouvant
aller jusqu’à la ruine de l’ouvrage. Une surveillance régulière s’avère donc indispensable afin d’assurer la
sécurité et la pérennité de la structure.
Les pathologies identifiées

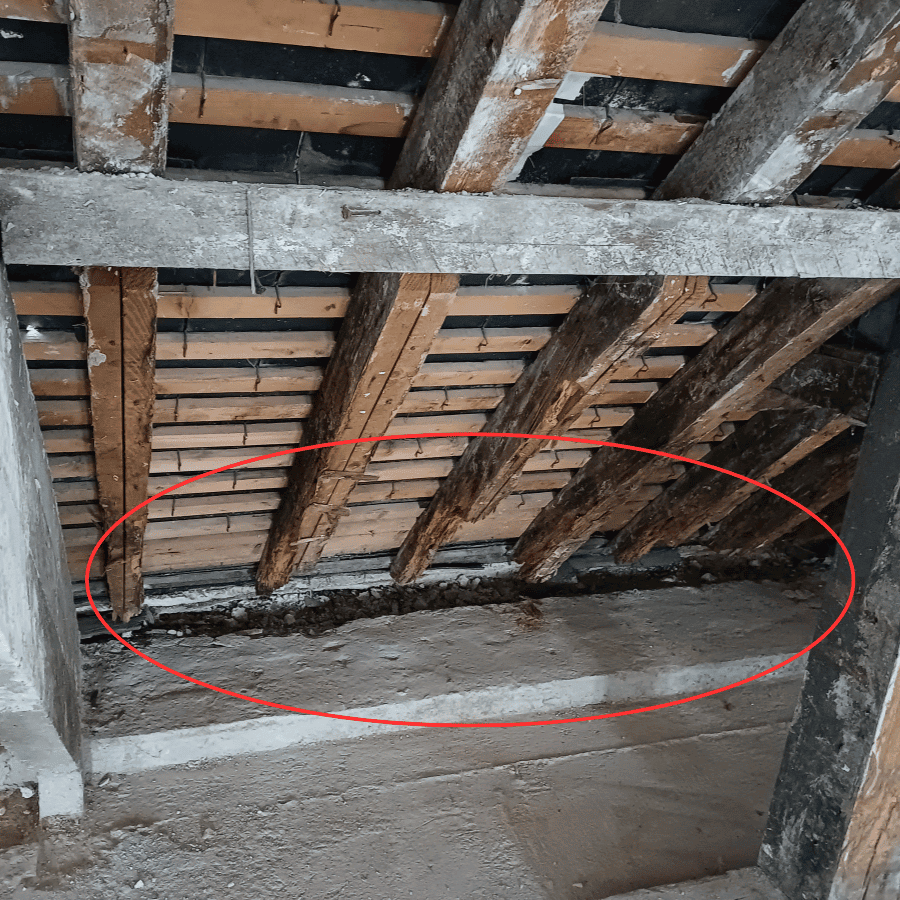

Défauts de conception
Une mauvaise conception (ventilation insuffisante, défaut
de dimensionnement, traitement du bois inadapté à sa
classe d’emploi, détails constructifs inadaptés, points de
stagnation d’eau) peut accélérer l’apparition de désordres.
- Risques : Vieillissement prématuré de la structure,
pathologies récurrentes, coûts de réparation élevés

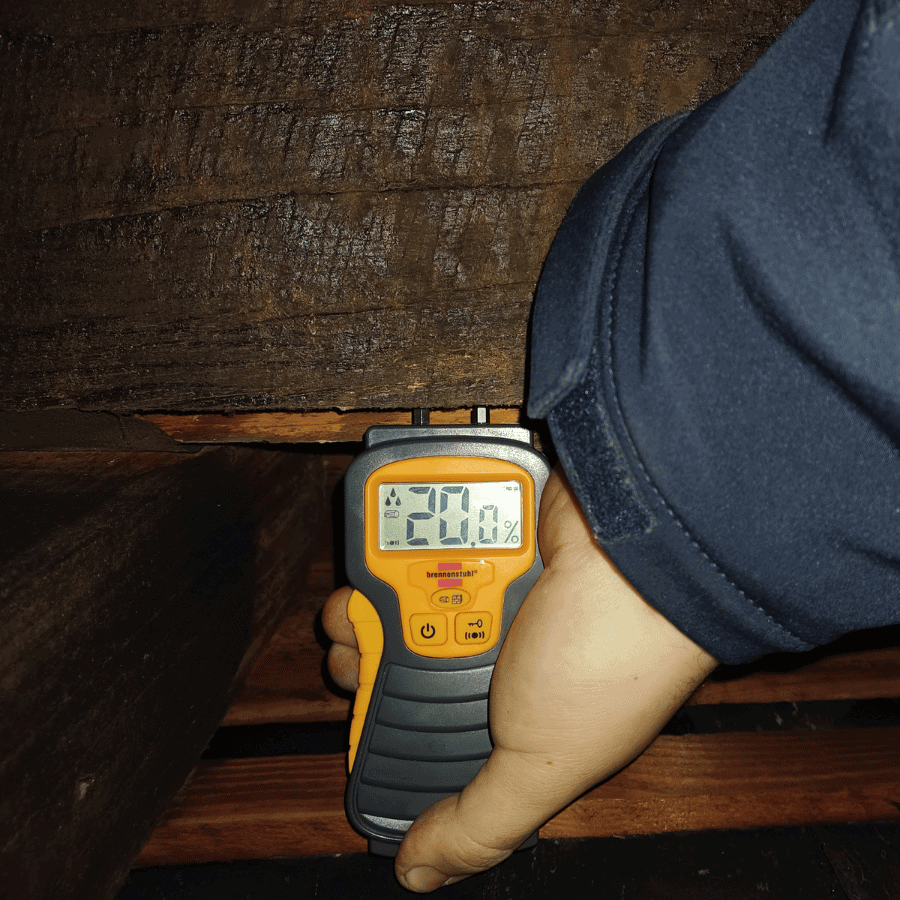

Humidité, développement de champignons et
attaques d’insectes
Une humidité excessive ou persistante favorise le
développement de champignons lignivores et l’apparition
d’insectes xylophages. Ces attaques dégradent
progressivement la structure interne du bois.
- Risques : Perte de résistance, fragilisation généralisée
de la charpente, risque d’effondrement à terme

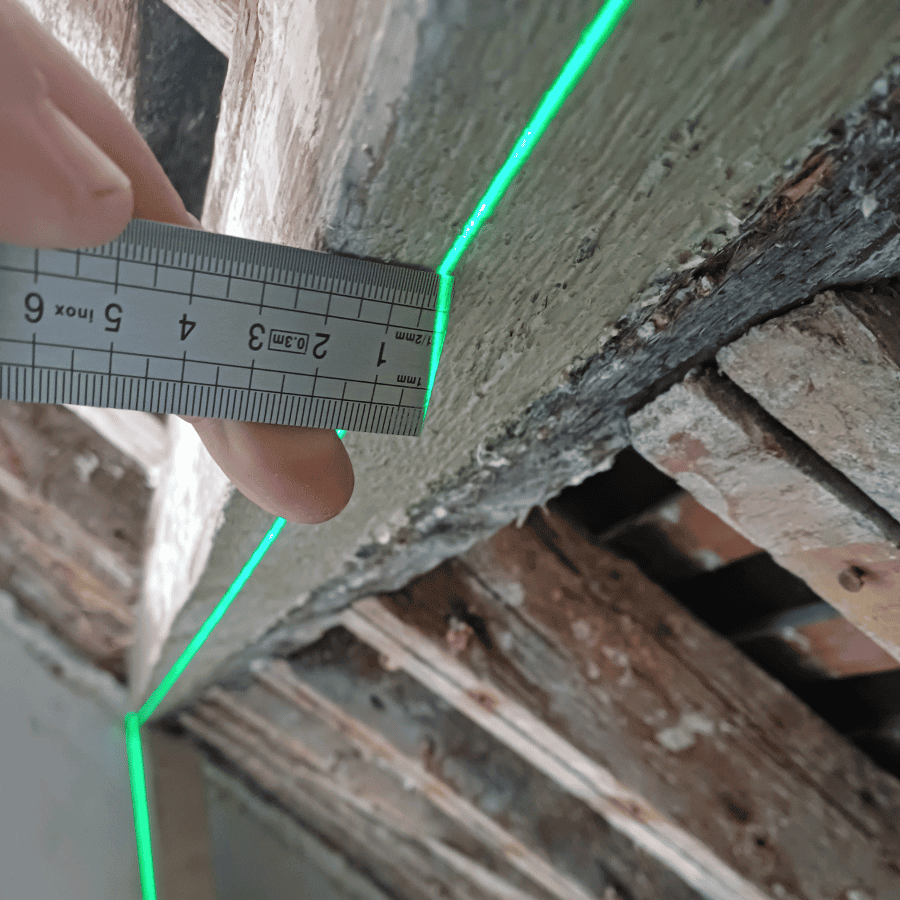

Déformation des bois
Les éléments de charpente peuvent se déformer sous l’effet
des charges, des variations d’humidité ou d’un
dimensionnement inadapté. Le fluage du bois ou des
sections insuffisantes accentuent ces phénomènes.
- Risques : Flèches excessives, affaissement de la
structure, désordres sur les éléments portés (toiture,
plafond)

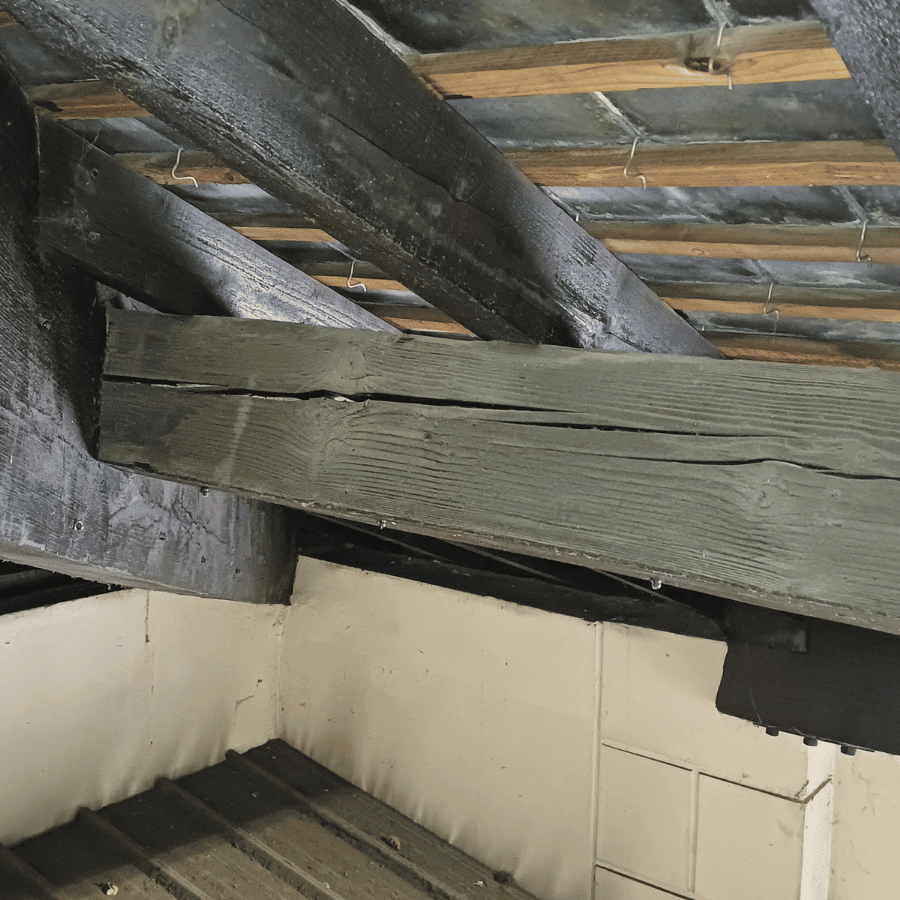

Fissuration des bois
Le bois est un matériau vivant qui peut se fissurer au coeur,
notamment en raison du retrait lié aux variations
hygrométriques ou de contraintes mécaniques.
- Risques : Diminution de la résistance mécanique,
amorce de dégradations plus importantes

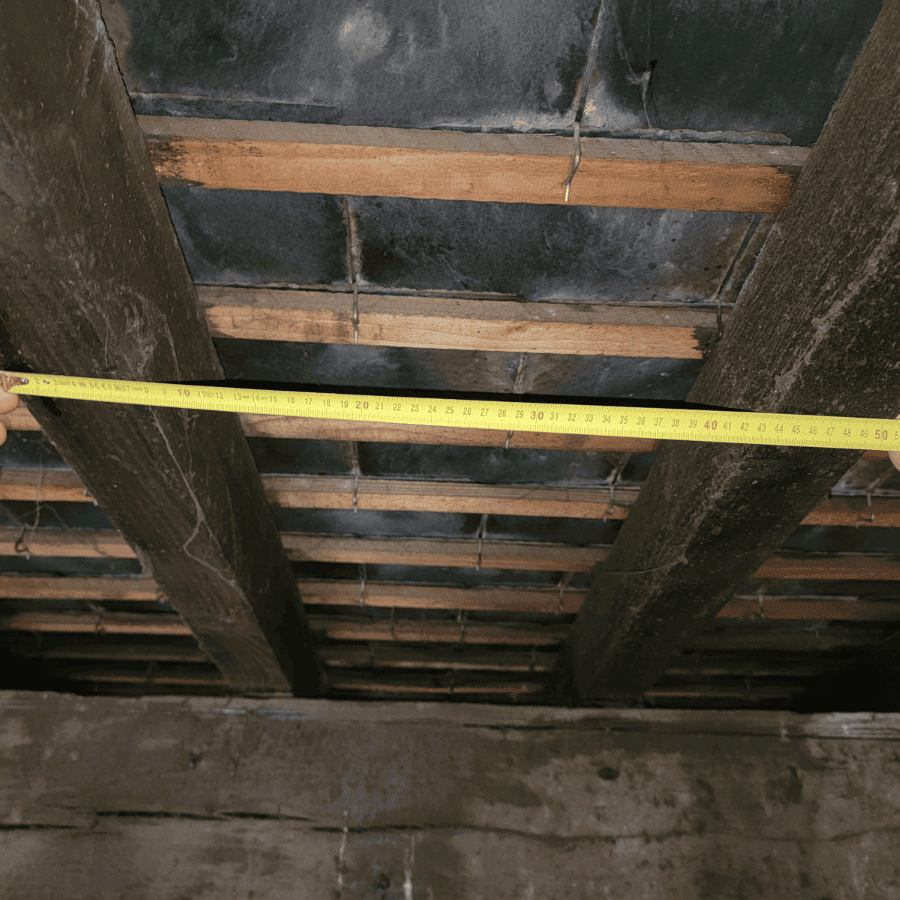

Cadre réglementaire & responsabilités
- Normes pour la nécessité d’étude bois :
- Code de la construction et de l’habitation « Articles L133-1 à L133-6 » : Textes liés aux diagnostics immobiliers et à la prévention des risques biologiques
- Notamment la « Loi termite » : Obligatoire en cas de vente immobilière de moins de 6 mois
- Norme de réalisation des ouvrages en bois
- Calcul → Eurocode 5 + Eurocode 0 et 1
- Matériaux → Normes produits (EN 338, EN 14081…)
- Exécution → DTU 31.1 / 31.2
⚠️ Les études sanitaires et structurelles ne vérifient pas la même chose, mais répondent au même enjeu : la sécurité.

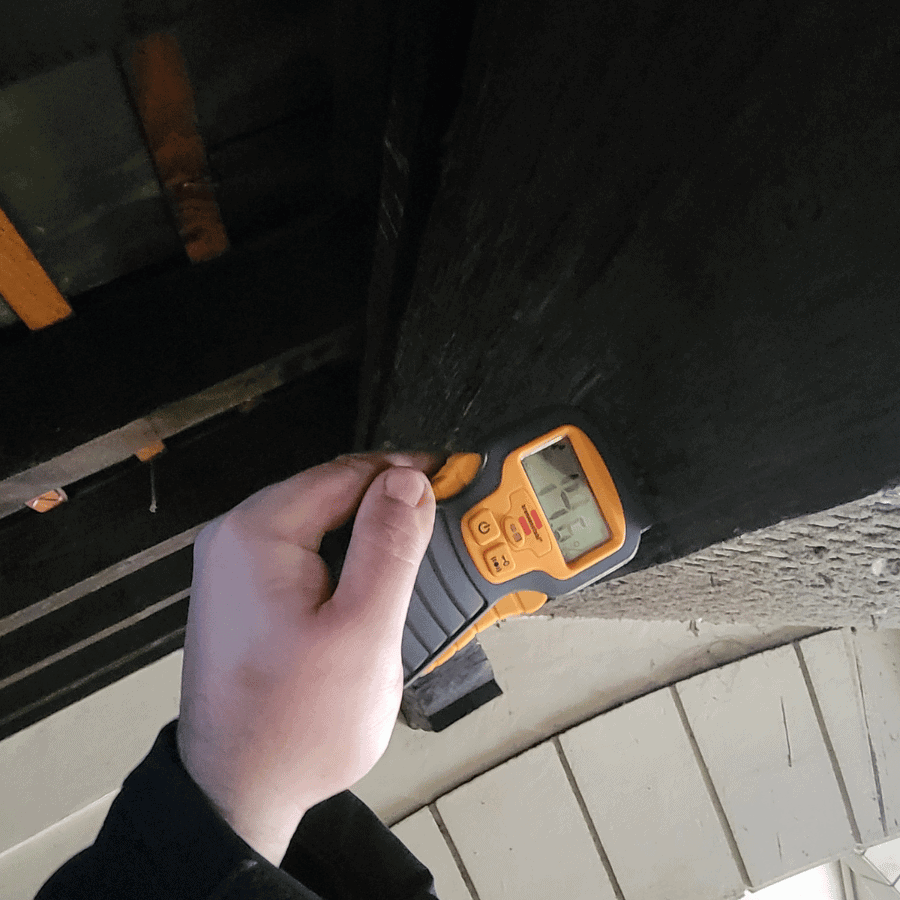

Diagnostic & Maîtrise d’œuvre : Agir au bon moment avec STEGO Ingénierie
- Fissures visibles sur les éléments de charpente ou d’habillage en plâtre
- Déformation ou affaissement de la structure
- Traces d’humidité ou d’infiltrations
- Présence de champignons ou de moisissures sur le bois
- Indices d’attaques d’insectes xylophages (trous, galeries, etc)
- Défauts de ventilation favorisant l’humidité
- Défauts de conception ou d’exécution (absence de traitement du bois, mauvais dimensionnement)
- Assemblages dégradés ou instables (entailles, appuis fragilisés)

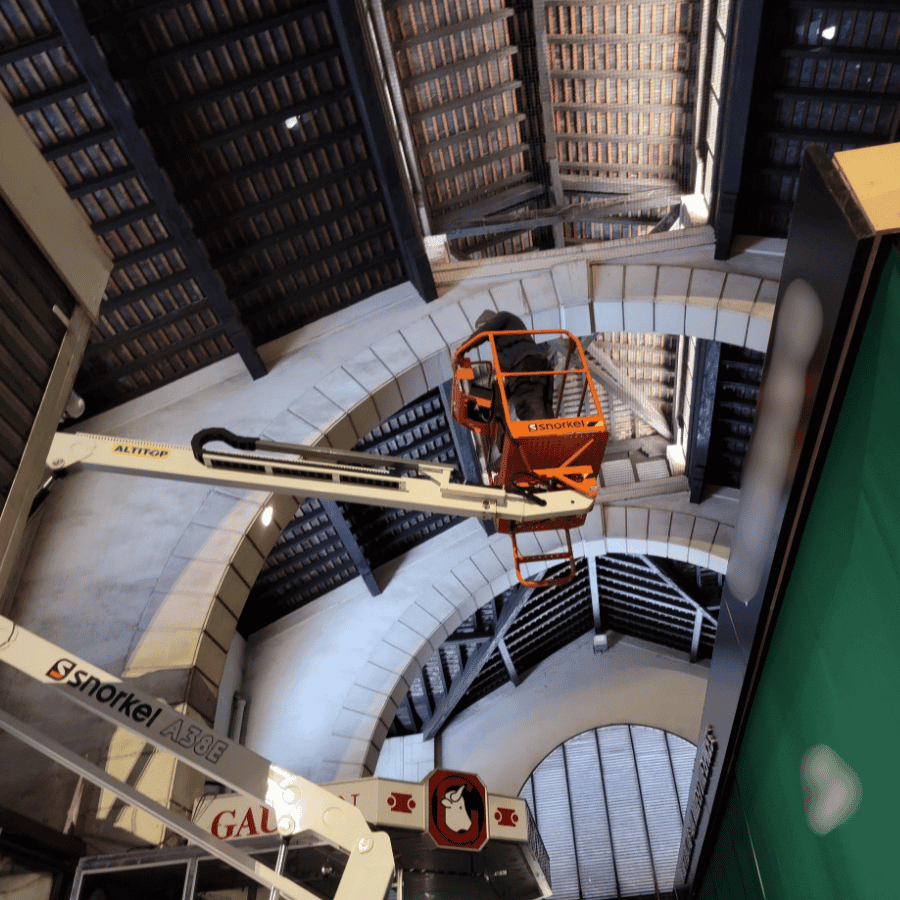

Pourquoi agir rapidement ?
Une charpente bois présentant ces pathologies doit être traitée sans délai. L’absence d’entretien ou
d’intervention favorise la propagation des dégradations (humidité, champignons, insectes), entraînant
une perte progressive de résistance structurelle.
Cela augmente les risques d’affaissement voire d’effondrement, alourdit les coûts de réparation et met
en danger les occupants.
L’expertise de STEGO Ingénierie permet de diagnostiquer, prévenir et traiter ces désordres afin de garantir la sécurité et la pérennité de vos ouvrages.
Étude sanitaire du bois
Étude sanitaire du bois : comprendre l’état réel d’une charpente
Dans les ouvrages en bois, et notamment en charpente, l’apparence ne suffit pas à garantir la fiabilité. Une structure peut sembler en bon état tout en étant fragilisée, ou à l’inverse présenter un bois sain mais être inadaptée aux charges qu’elle supporte.
C’est pourquoi l’étude sanitaire est une étape clé dans le diagnostic d’un ouvrage.
Qu’est-ce qu’une étude sanitaire ?
L’étude sanitaire consiste à analyser l’état de conservation du bois afin de détecter et évaluer les dégradations d’origine biologique.
Elle permet d’identifier les pathologies, d’en mesurer l’impact et d’anticiper les risques pour la structure.
Les points vérifiés lors d’une étude sanitaire
This is a custom heading element.
Lors d’une étude sanitaire, plusieurs facteurs clés sont examinés avec précision :
🔍 Présence de champignons
Certains champignons, comme le mérule ou les pourritures, peuvent provoquer une dégradation rapide et profonde du bois. Leur détection précoce est indispensable pour limiter leur propagation.
🐛 Insectes xylophages
Les insectes tels que les termites s’attaquent directement à la structure du bois. Leur activité peut fragiliser considérablement les éléments porteurs.
💧 Taux d’humidité
Mesure du niveau d’humidité, facteur déterminant dans le développement des agents biologiques. Une mesure précise permet d’évaluer le niveau de risque et les conditions de dégradation.
🌬️ Environnement de la structure
L’étude prend également en compte les éléments environnementaux pouvant favoriser les dégradations :
- Défauts de ventilation
- Infiltrations d’eau
- Confinement des ouvrages
Ces facteurs sont souvent à l’origine des désordres observés.
⚖️ Étude sanitaire vs étude structurelle : une distinction essentielle
C’est un point fondamental souvent mal compris : l’étude sanitaire et l’étude structurelle ne répondent pas aux mêmes questions.
👉 L’étude sanitaire répond à la question : “Le bois est-il en bon état ?”
Elle s’intéresse à :
- La présence de dégradations biologiques
- L’état de conservation du matériau
- Les conditions favorisant les attaques
👉 L’étude structurelle répond à une autre question : “La structure est-elle capable de reprendre les charges ?”
Elle analyse :
- Le dimensionnement des sections
- Les portées
- Les descentes de charges
- La stabilité globale
👉 On ne vérifie pas la même chose, mais on répond au même enjeu : la sécurité
Une approche globale indispensable
Pour garantir la pérennité d’un ouvrage, il est essentiel de croiser les analyses sanitaires et structurelles. Une vision globale permet d’établir un diagnostic fiable et de proposer des solutions techniques adaptées.
Chez STEGO Ingénierie, nous accompagnons nos clients dans l’identification des pathologies du bâti et la mise en œuvre de stratégies durables pour la réhabilitation et la sécurisation des structures.

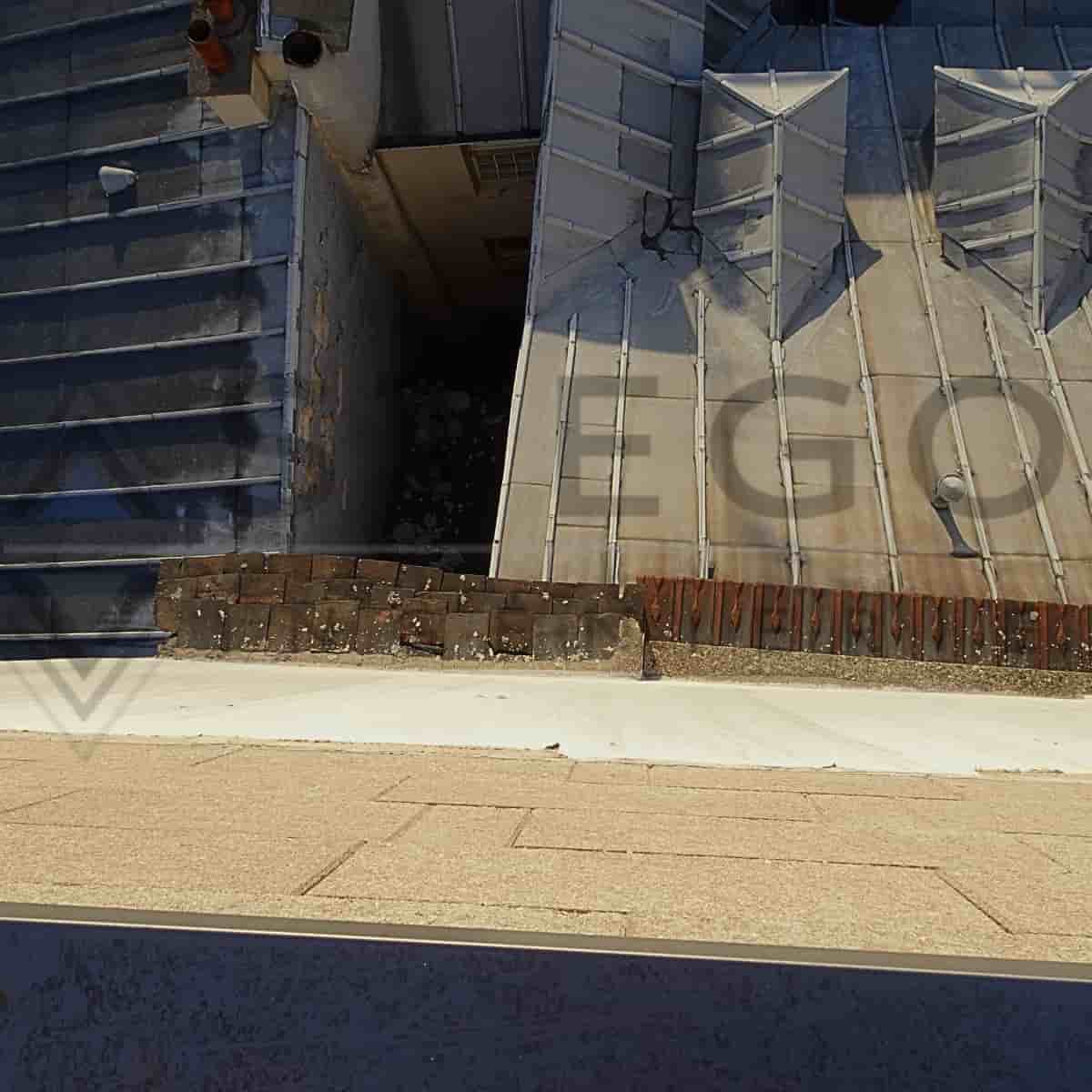

Couvre-joint de tasseaux
🔍 Couvre-joint de tasseaux : un détail discret… mais essentiel à l’étanchéité
Souvent peu visible et rarement mis en avant, le couvre-joint de tasseaux est pourtant au cœur du bon fonctionnement des couvertures métalliques à tasseaux. Derrière cet élément en apparence simple se cache un rôle technique directement lié à la durabilité de l’ouvrage.
👉 Qu’est-ce qu’un couvre-joint de tasseau ?
Le couvre-joint de tasseau est un profil métallique destiné à recouvrir les tasseaux en bois qui séparent les travées de la couverture.
Comme le précise le DTU 40.41 :
Comme le précise le DTU 40.41 :
- Il recouvre à la fois les tasseaux et les relevés latéraux,
- Il doit être conforme à la norme NF P 34-403,
- Son épaisseur minimale est de 0,65 mm, garantissant sa résistance dans le temps,
- Recouvrement minimal de 5 cm pour les tasseaux de surfaces courantes et de 8 cm pour les tasseaux de faitage et d’arêtiers.
Un rôle clé : assurer un rôle d’étanchéité et une esthétique liée à la couverture en zinc.
Le couvre-joint ne se limite pas à “cacher” le tasseau. Il remplit plusieurs fonctions essentielles :
- Assurer l’étanchéité sur toute la ligne de jonction entre les feuilles,
- Protéger le tasseau, souvent en bois, des infiltrations d’eau,
- Canaliser les eaux pluviales vers l’aval de la toiture.
C’est donc un élément essentiel pour achever et garantir la parfaite étanchéité de la couverture en zinc.
Ce que l’on constate sur le terrain
Lors de nos interventions, nous retrouvons souvent les mêmes désordres :
- Infiltrations au niveau des couvre-joints
- Défaillance sur la mise en œuvre des fixations
- Recouvrements insuffisants ou mal réalisés
- Bois dégradé sous les couvre-joints.
Ces désordres montrent un écart entre les règles du DTU… et leur mise en œuvre réelle.
En résumé
Le couvre-joint de tasseau est un détail… mais un détail crucial :
👉 Bien posé selon le DTU 40.41, il protège efficacement la toiture
👉 Mal réalisé, il devient une source de désordre et un risque potentiel d’infiltrations important.
En couverture, ce ne sont pas les grandes surfaces qui posent problème… mais les petits détails mal maîtrisés.
📩 Besoin d’un diagnostic ou d’un accompagnement technique sur vos toitures ?
STEGO Ingénierie met son expertise au service de la sécurité et de la pérennité de vos ouvrages.

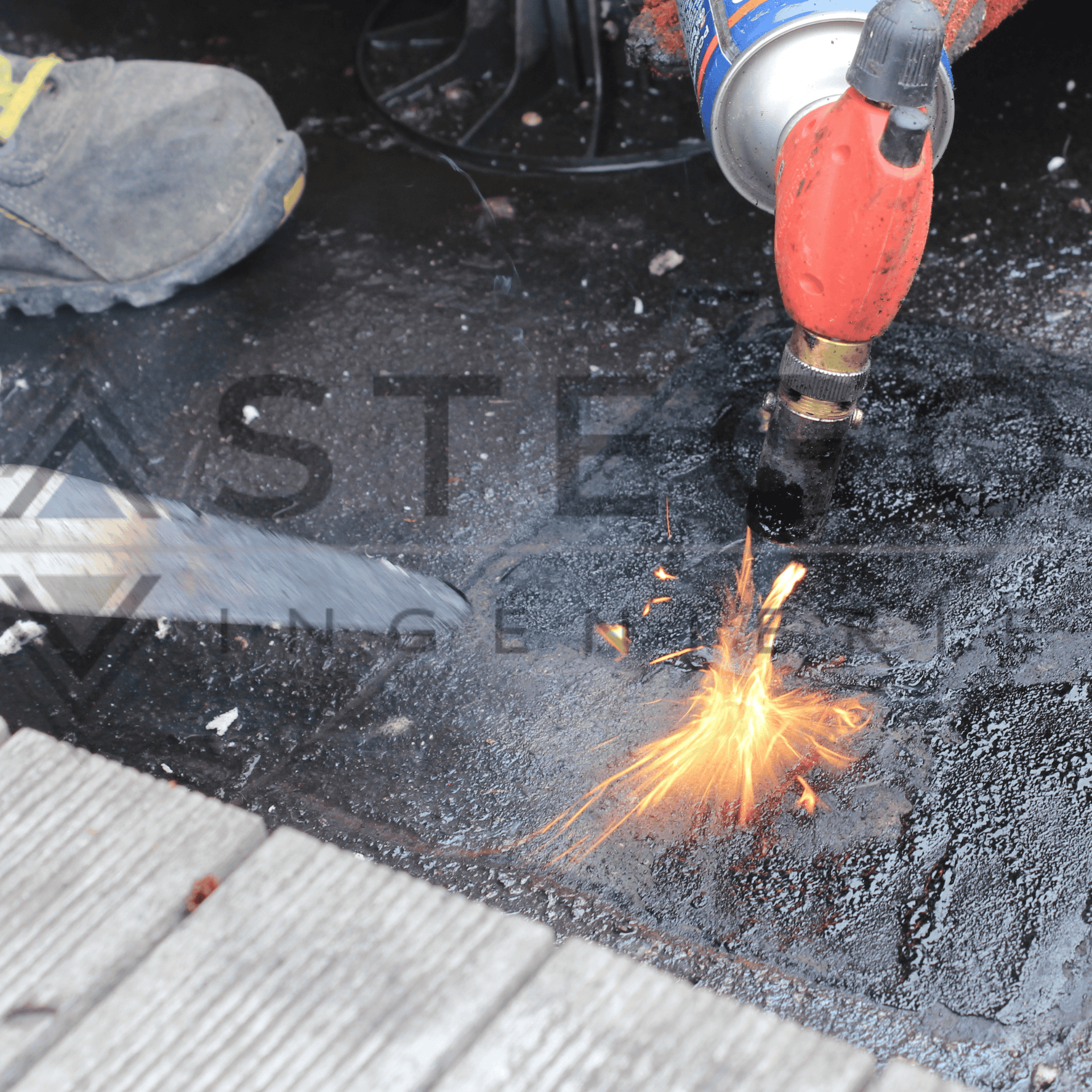

Sondage sous dalles sur plots
🔍 Sondage sous dalles sur plots : comprendre ce qui se cache sous la surface
Les dalles sur plots sont beaucoup utilisées en toiture-terrasse pour créer des espaces accessibles à une circulation piétonne. Mais que se passe-t-il réellement sous ces dalles sur plots ?
Dans le cadre de nos investigations, nous avons réalisé un sondage sous dalles sur plots afin d’évaluer l’état du complexe d’étanchéité et d’identifier d’éventuels désordres invisibles en surface.
📌 Les dalles sur plots constituent une solution courante en toiture-terrasse, assurant à la fois la protection de l’étanchéité et une fonction de circulation.
Elles reposent directement sur le revêtement d’étanchéité, ce qui implique une attention particulière lors de la mise en œuvre et de l’exploitation.
Ce type de système présente plusieurs avantages (accessibilité, facilité d’intervention), mais les dalles sur plots peuvent également masquer des défauts ou pathologies qui évoluent avec le temps sans être visibles immédiatement.
📖 À noter : une norme encadre la mise en œuvre des dalles sur plots (43.1) et impose un certain nombre d’exigences, par exemple :
- Les hauteurs minimales de relevés d’étanchéité
- La gestion des évacuations d’eaux pluviales
- La répartition des charges via les plots
🎯 Objectifs du sondage sous dalles sur plots
- Vérifier l’état du complexe iso-étanche sous protection
- Identifier d’éventuelles pathologies non visibles en surface (humidité, dégradations…)
⚠️ Bien que les dalles-sur-plots soient une solution courante, elles peuvent masquer des désordres évolutifs, notamment en cas de défaut de conception, de mise en œuvre inadaptée ou de manque d’entretien.
Un défaut de pente, une mauvaise répartition des charges ou une épaisseur de dalle insuffisante peuvent, par exemple, impacter durablement la performance du complexe ou créer des instabilités des zones circulables.
💡 Chez STEGO Ingénierie, les sondages sous dalles sur plots permettent d’établir un diagnostic, d’anticiper les risques et d’orienter des préconisations adaptées aux pathologies observées.

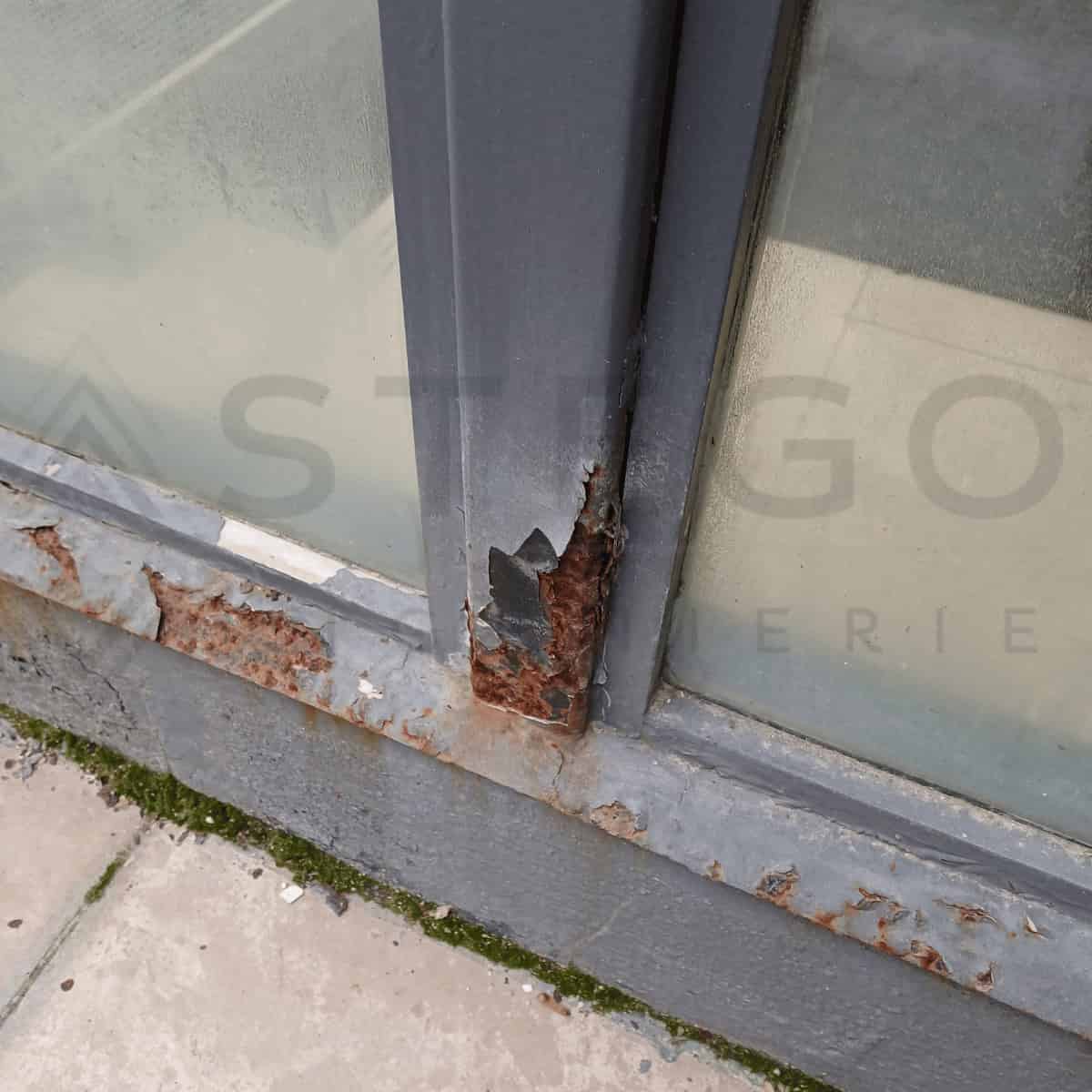

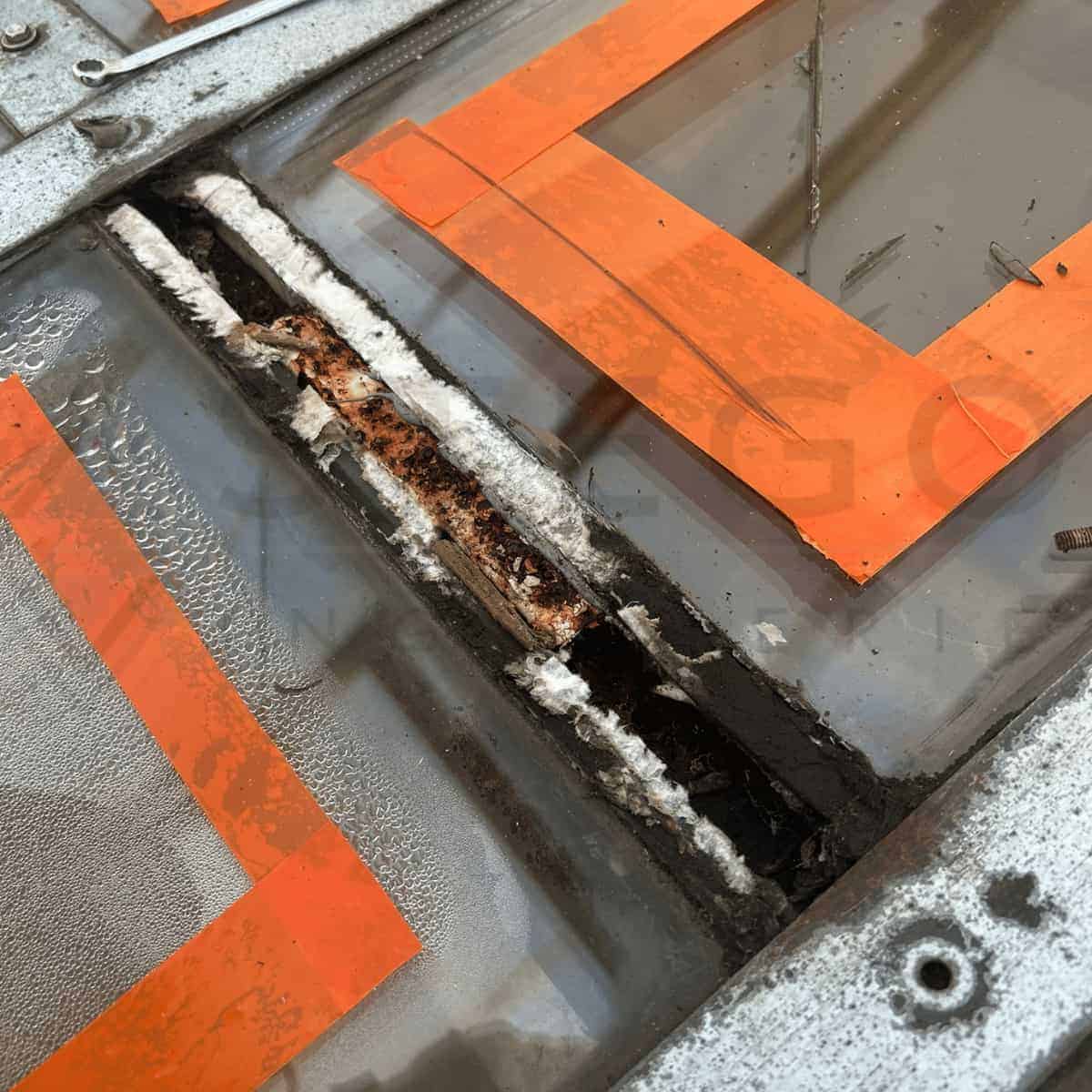

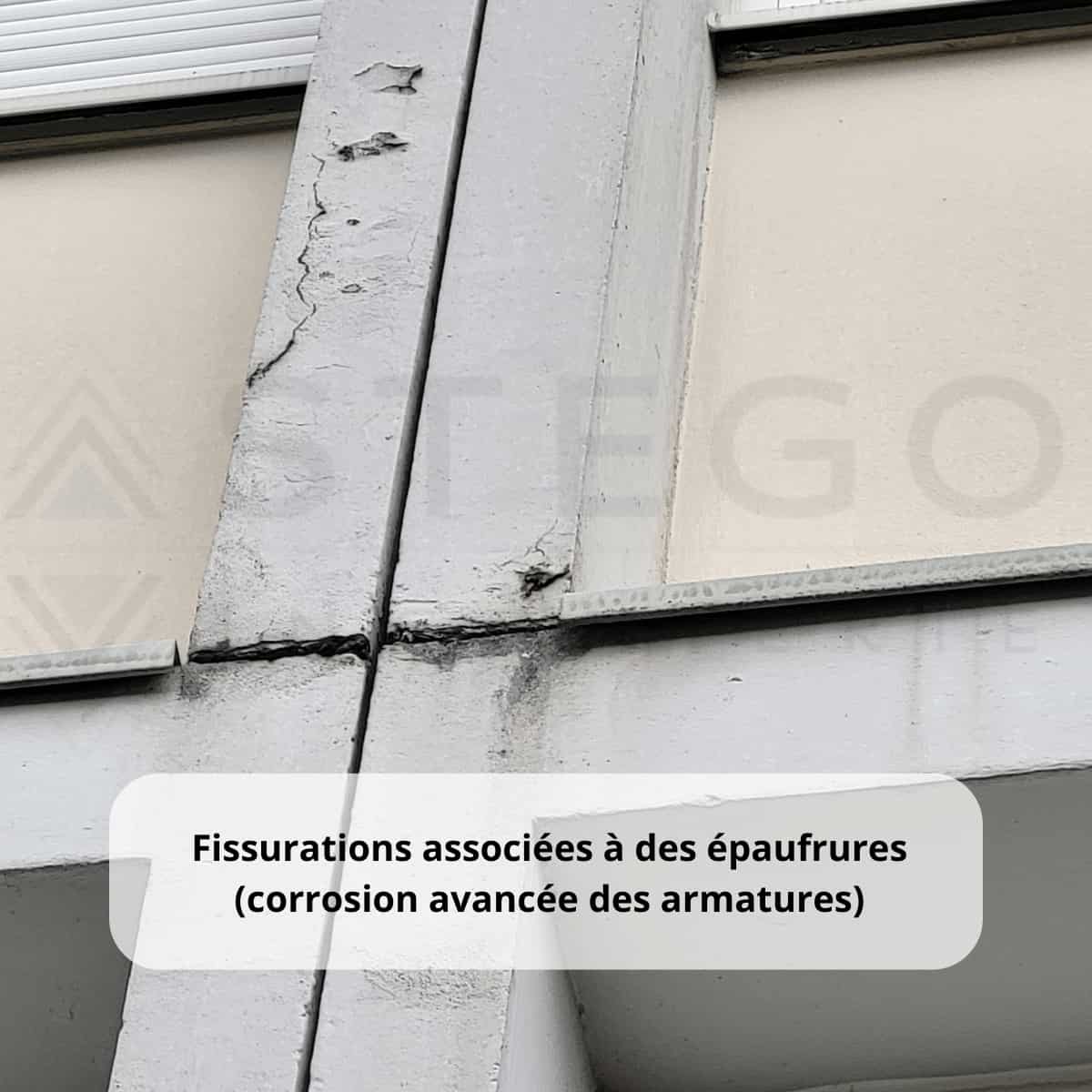

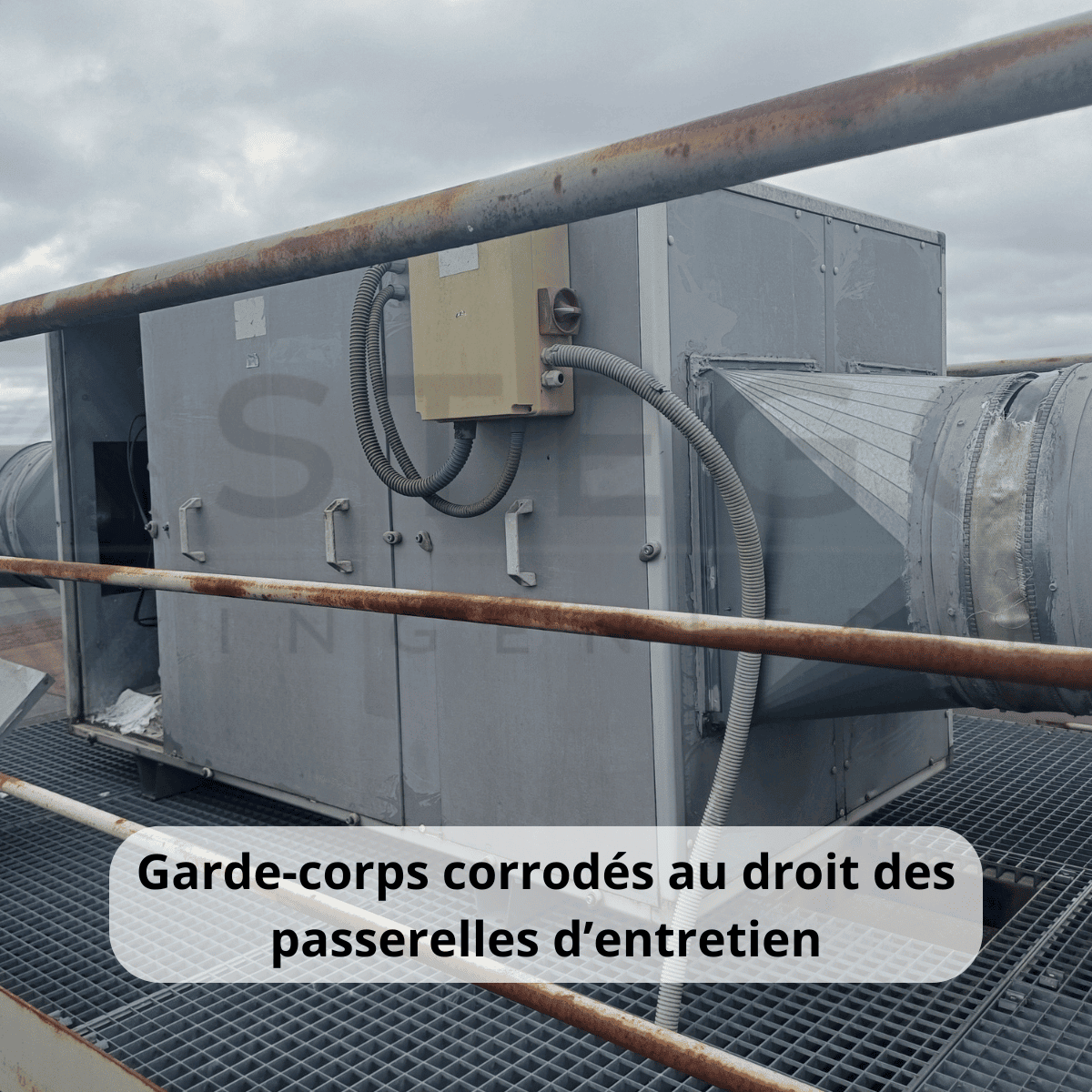

Comprendre la corrosion des ouvrages en acier
Comprendre la corrosion des ouvrages en acier : une pathologie discrète mais réelle
Lors de nos interventions, nous rencontrons un désordre qui passe souvent inaperçu : la corrosion des éléments en acier sur les ouvrages.
Une pathologie silencieuse, qui progresse avec le temps et qui peut, si elle n’est pas identifiée, altérer la qualité et la longévité de l’ouvrage.
Beaucoup de propriétaires, gestionnaires ou sous-estime cette pathologie jusqu’à ce que les premiers signes apparaissent. Pourtant, comprendre cette pathologie, c’est déjà agir pour préserver son patrimoine.
🔍 Comment apparaît la corrosion ?
La corrosion des aciers ne se manifeste pas du jour au lendemain. Elle résulte d’un ensemble de petits phénomènes, parfois banals, qui finissent par agir sur les éléments métalliques :
- La condensation qui se forme naturellement sous l’effet des variations de température,
- Les infiltrations ponctuelles au niveau des jonctions, appuis, soudures ou fixations,
- Défaut des protections anticorrosion,
- La présence de matériaux incompatibles qui accélèrent la réaction chimique.
Avec le temps, ces facteurs créent des micro-atteintes sur le métal.
Elles sont souvent invisibles au début, mais évoluent progressivement jusqu’à toucher les profilés, les fixations ou les points d’ancrage.
👉 C’est précisément cette progression silencieuse qui rend la pathologie méconnue… alors qu’elle concerne en réalité de nombreux ouvrages en acier, anciens comme récents.
🎯 En résumé
La corrosion des ouvrages en acier n’est pas forcément spectaculaire, ni dangereuse à court terme.
Mais c’est une pathologie réelle, qui parle du bâtiment, de son exposition et de son entretien.
Y prêter attention, c’est prolonger la vie de l’ouvrage et éviter des interventions plus lourdes à l’avenir.
🌟 Ne laissez pas un début de corrosion passer ! Contactez STEGO Ingénierie dès aujourd’hui pour diagnostiquer, sécuriser et préserver durablement votre ouvrage.
Parking souterrain : cheminées de décompression
Parking souterrain : le danger peut venir… du dessous

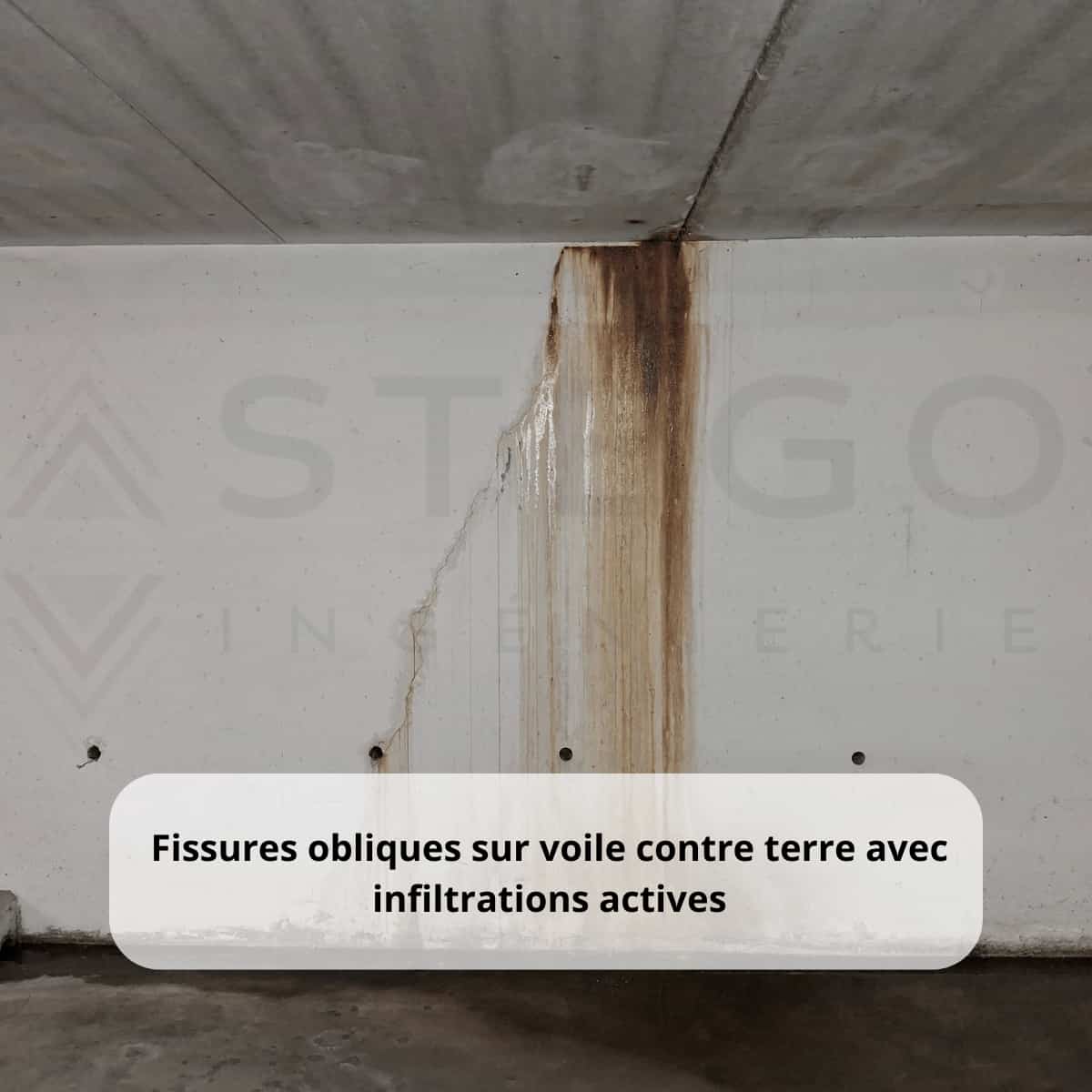

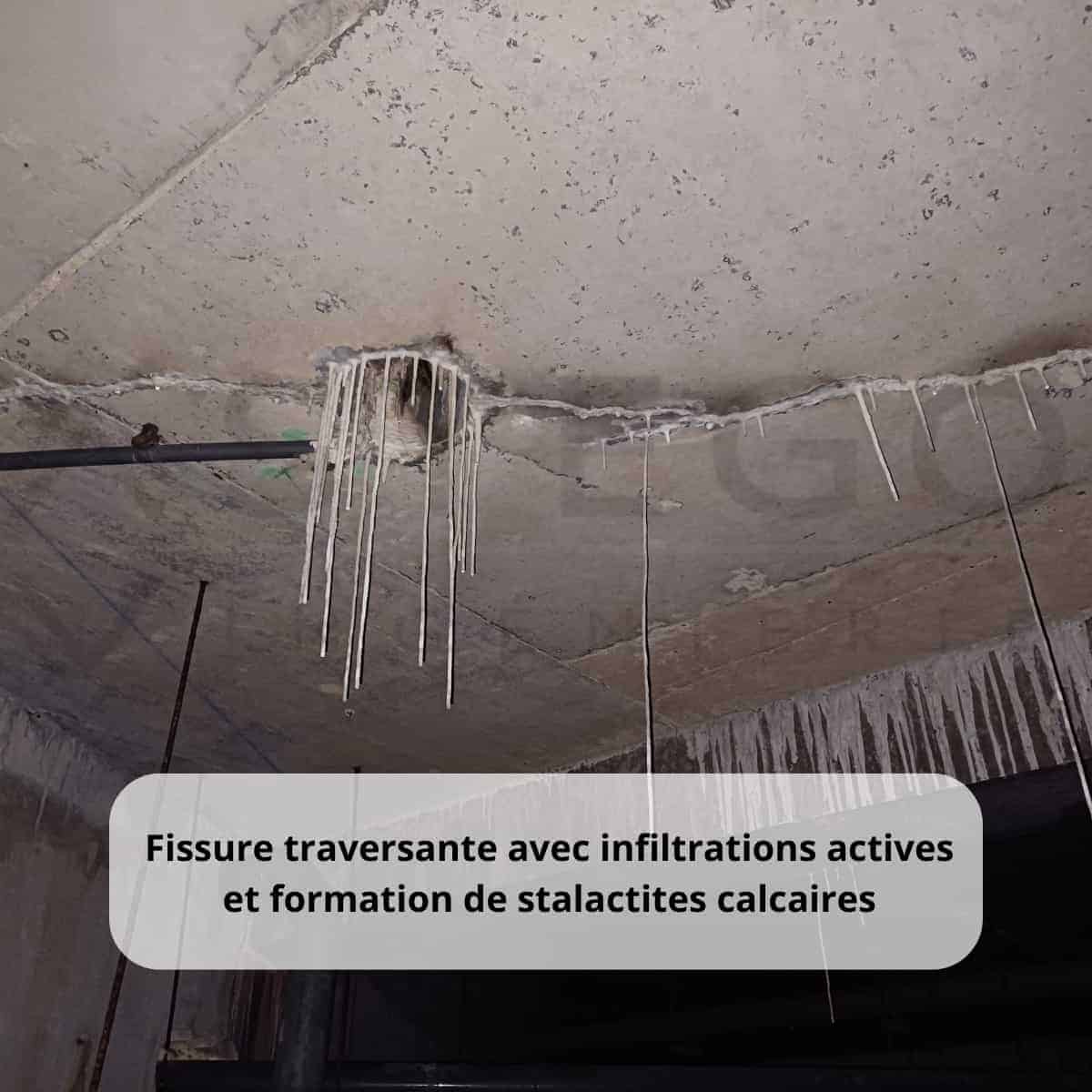

On parle souvent des problématiques d’infiltrations au niveau des parois contre terre (murs verticaux des ouvrages enterrés).
Mais plus discret — et parfois plus critique — est le phénomène de poussée hydrostatique ascendante : la poussée d’Archimède.
Lors des périodes de crues, quand la nappe remonte, l’eau exerce une pression sur les parois du sous-sol.
Si cette sous-pression n’est pas n’est pas maîtrisée, il y a des risques pour la structure :

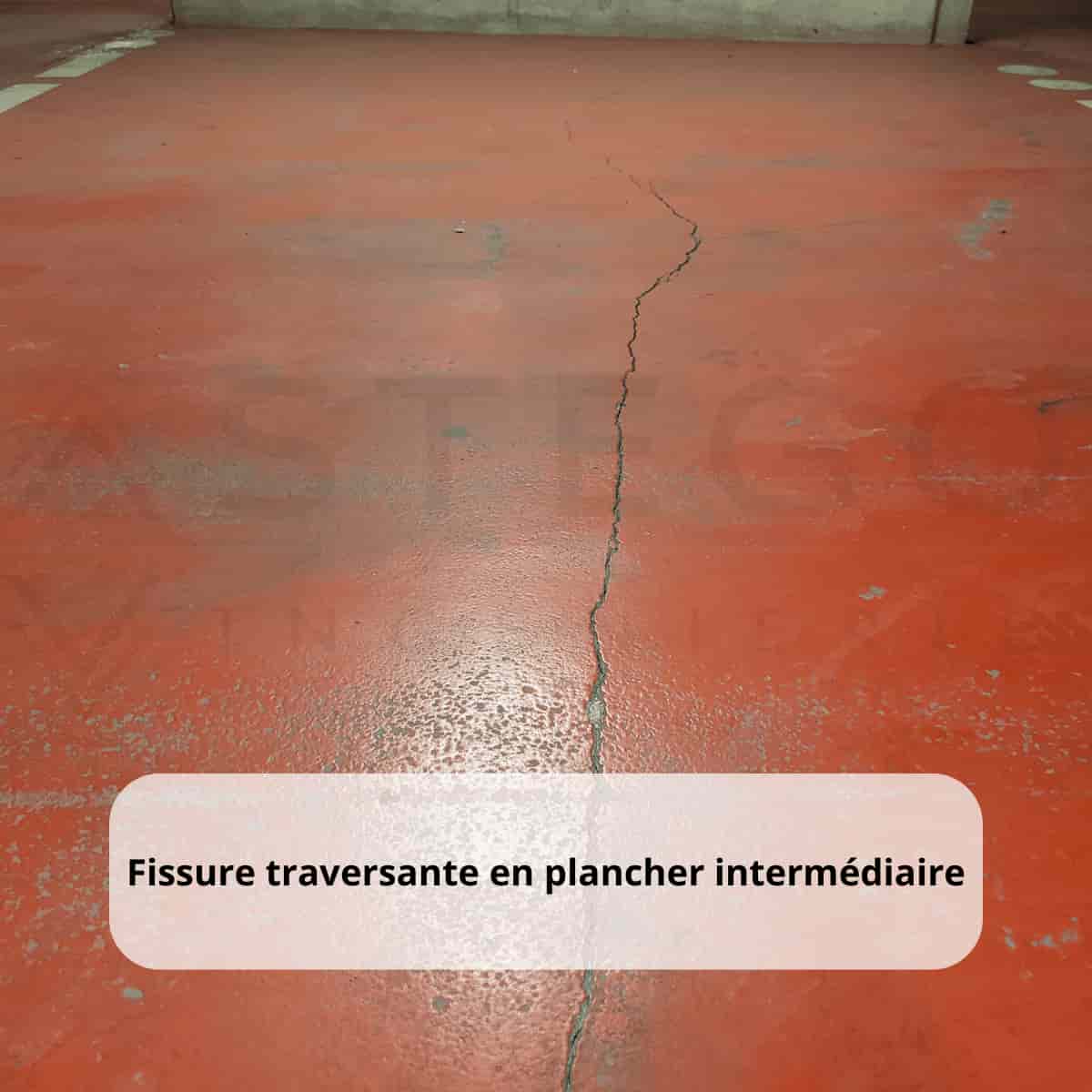

⚠️ Fissuration
⚠️ Soulèvement de dalle
⚠️ Désordre structurel
Alors, comment gérer ce risque invisible ?
Parmi les stratégies possibles : les cheminées de décompression (ou évents).
Leur rôle ? Équilibrer les pressions entre l’extérieur et l’intérieur de l’ouvrage.
💧 Le principe peut surprendre :
dans certaines configurations, il est techniquement pertinent d’accepter une entrée d’eau maîtrisée, visant à inonder le sous-sol de manière à préserver la stabilité globale de l’ouvrage, on appelle ça l’Equilibre Statique de l’ouvrage.
Ce dispositif s’inscrit dans le cadre du DTU 14.1 (Cuvelage).
Mais attention 👇
Ce n’est ni automatique, ni adapté à tous les projets.
Tout dépend du contexte hydrogéologique, du niveau de la nappe, des hypothèses de calcul et de l’usage du bâtiment.
🎯 Un ouvrage enterré performant, c’est avant tout une stratégie cohérente :
structure + étanchéité + drainage + exploitation.
Vous avez un parking ou un sous-sol exposé au risque de sous-pression ?
STEGO Ingénierie vous accompagne dans l’analyse et la définition des solutions adaptées.

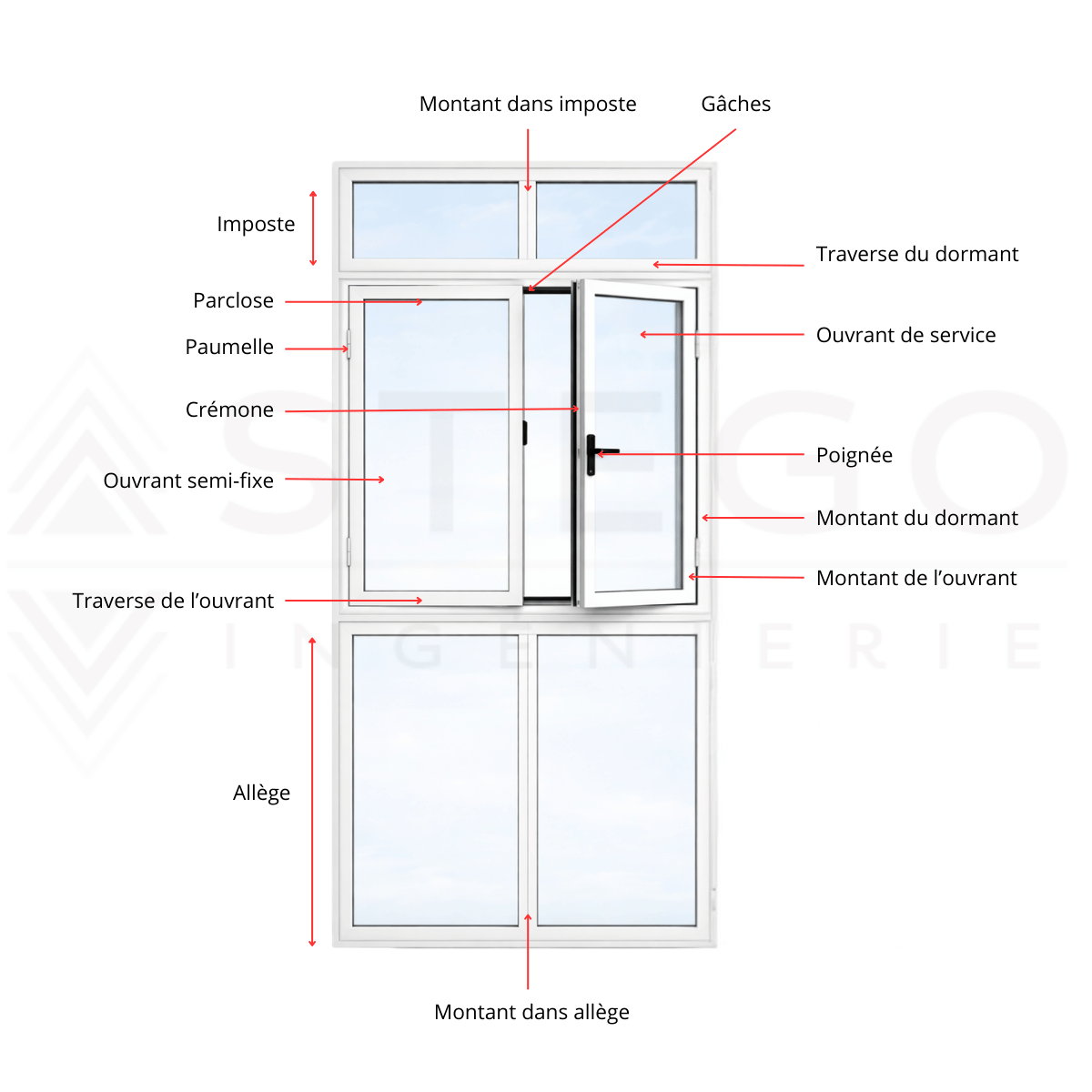

LEXIQUE MENUISERIE
📚 [LEXIQUE MENUISERIE] – Comprendre le langage de la fenêtre
Une menuiserie, ce n’est pas simplement un cadre et un vitrage.
C’est un ensemble technique précis, composé d’éléments structurels et fonctionnels aux rôles bien définis.
Chez STEGO Ingénierie, nous sommes convaincus qu’une expertise solide commence par la maîtrise du lexique.
Pourquoi ? Parce qu’un vocabulaire précis permet d’identifier correctement chaque composant, de comprendre son interaction avec le bâti, et de diagnostiquer avec justesse les désordres d’étanchéité, de structure ou de fonctionnement.
👉 Bien nommer, c’est déjà bien analyser.
🔎 Lexique menuiserie : décrypter chaque composant
Le schéma ci-dessus met en lumière les principaux éléments constitutifs d’une fenêtre.
Maîtriser ce lexique menuiserie, c’est comprendre comment chaque pièce participe à la performance globale de l’ouvrage
- Dormant : Cadre fixe scellé dans un support (généralement Maçonnerie) et destiné à recevoir un remplissage fixe ou mobile. En fonction du système d’isolation de l’enveloppement du bâtiment prévue, le dormant sera posé en applique intérieure, applique extérieure ou encore tunnel dans le support.
- Montant : Profil vertical structurel de la menuiserie. Lorsque celui-ci est en position intermédiaire, il vient séparer deux éléments de remplissage (qu’il soit mobile ou fixe).
- Traverse : Profil horizontal structurel de la menuiserie.
- Ouvrant/vantail de service : Partie mobile principale permettant l’ouverture de la menuiserie et qui reçoit la crémone.
- Ouvrant/vantail semi-fixe : Dans le cas d’un châssis à deux vantaux, ce terme désigne la partie secondaire qui se condamne généralement via la fermeture de l’ouvrant de service.
- Crémone : Mécanisme dans lequel la rotation d’un organe de manœuvre permet l’ouverture et la fermeture d’une menuiserie.
- Poignée : Dispositif lié à la crémone permettant la rotation de l’organe de manœuvre qui engendre l’ouverture et la fermeture d’une fenêtre.
- Gâche : Pièce fixée sur le cadre dormant ou ouvrant, assurant ainsi le verrouillage de la menuiserie.
- Paumelle : Organe d’articulation reliant ouvrant et dormant, permettant l’ouverture.
- Parclose : Profilé démontable fixé sur le cadre de la fenêtre (ouvrant ou dormant) qui permet le maintien du vitrage dans sa feuillure. La parclose est fréquemment positionnée côté intérieur. Elles permettent le remplacement des vitrages lorsque celui-ci est détérioré.
- Imposte : Partie supérieure d’une menuiserie. Un imposte peut être ouvrante ou fixe et fait généralement partie intégrante du cadre du châssis. Lorsqu’elle est vitrée, il permet d’augmenter l’apports de lumière.
- Allège : Partie inférieure d’une menuiserie. Une allège peut être maçonnée ou vitrée. Une hauteur d’allège (distance entre le sol et la partie basse de la fenêtre) est définie en fonction de la hauteur réglementaire du garde-corps, afin de garantir la conformité aux exigences de protection contre les chutes.
Dans ce lexique menuiserie, rien n’est décoratif, chaque composant contribue directement à :
✔ L’étanchéité à l’air et à l’eau
✔ La performance thermique et acoustique
✔ La résistance aux charges (vent, usage, dilatations)
✔ La durabilité de la menuiserie dans le temps
Le lexique menuiserie n’est pas un simple vocabulaire technique, c’est un outil d’analyse au service de la performance de l’enveloppe du bâtiment.
🔎 STEGO Ingénierie vous accompagne dans l’analyse et le diagnostic technique de vos menuiseries.
La bande porte-solin en cause
❌ Défaut de mise en œuvre : la bande porte-solin en cause
La bande porte-solin est un élément de zinguerie assurant un hors d’eau entre des éléments de toiture et le bâti. Elle assure la jonction entre une façade et une toiture (ou un ouvrage saillant), tout en garantissant l’étanchéité et la protection des supports contre les infiltrations d’eau.
Pourtant, une mauvaise mise en œuvre de la bande porte-solin est une source fréquente de désordres, comme l’illustrent les pathologies observées sur le site présenté ci-dessus.
⚠️ Désordres constatés sur la bande porte-solin

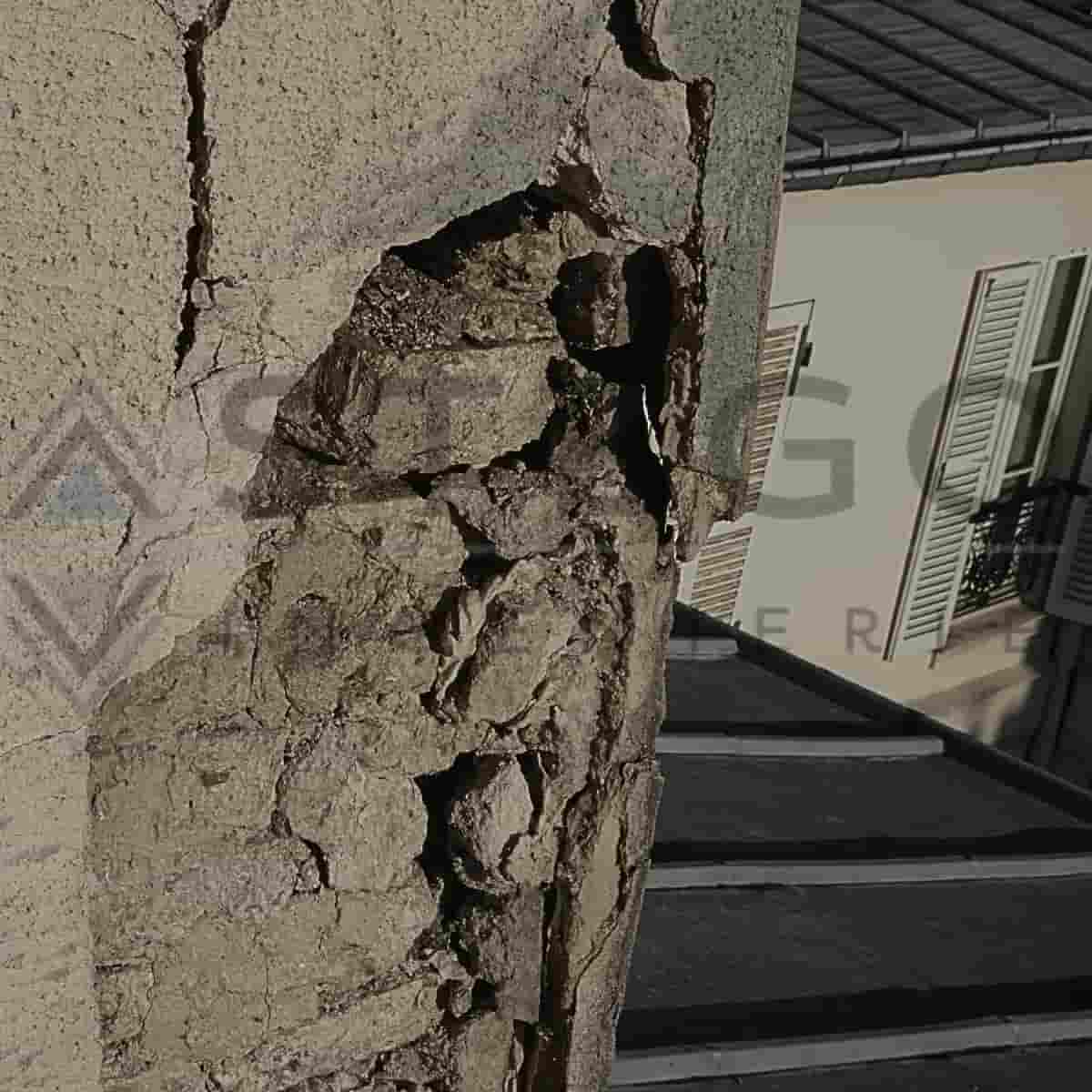

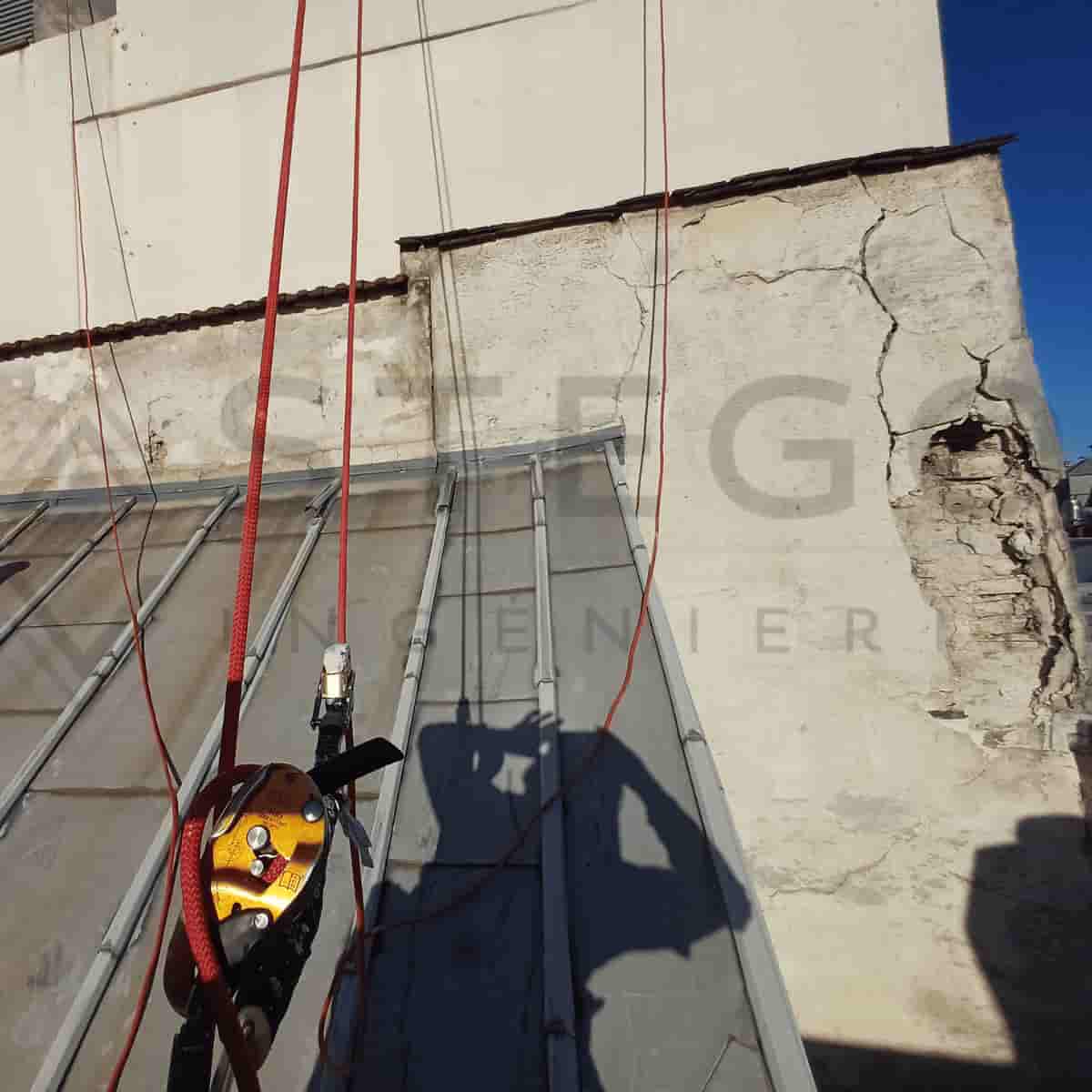

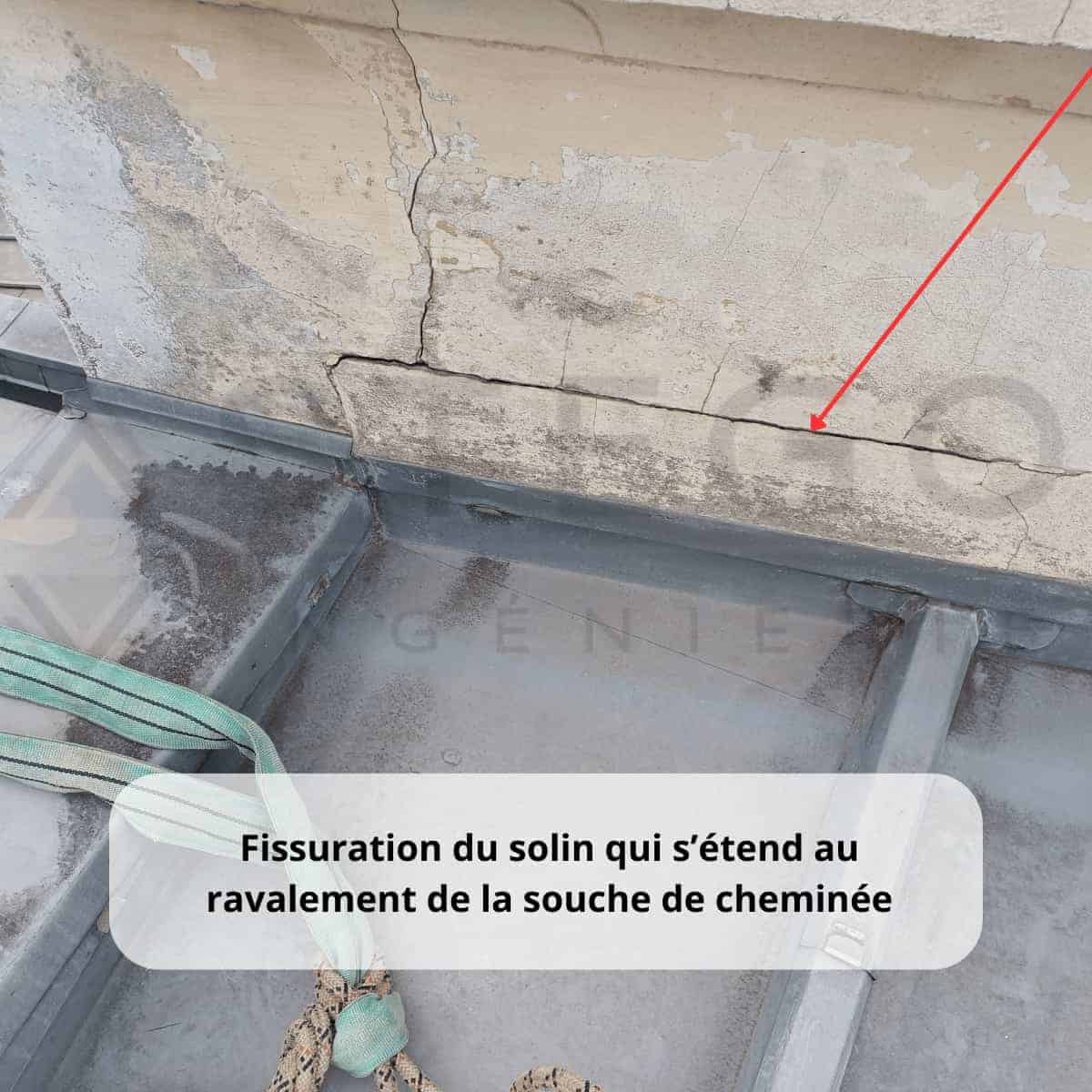

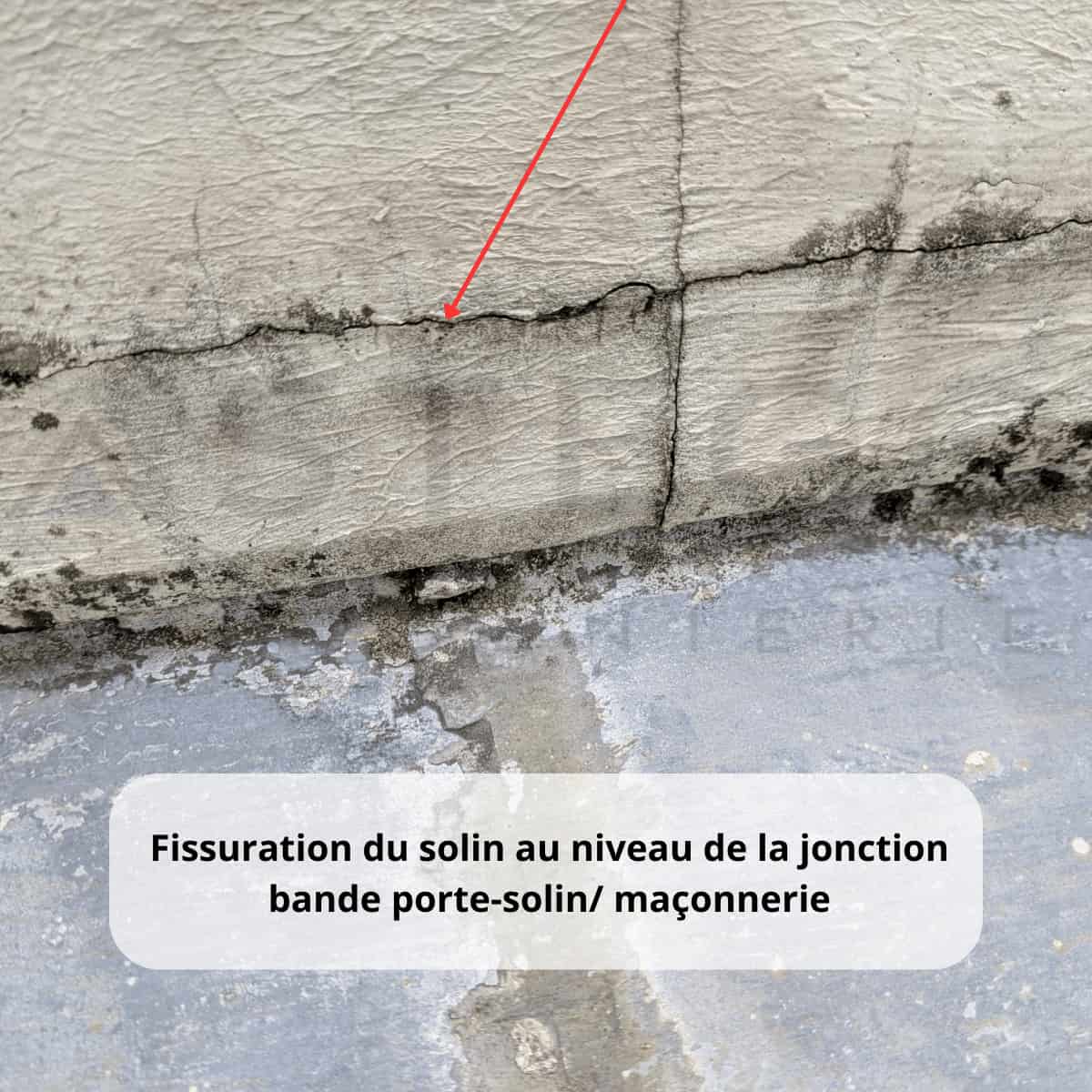

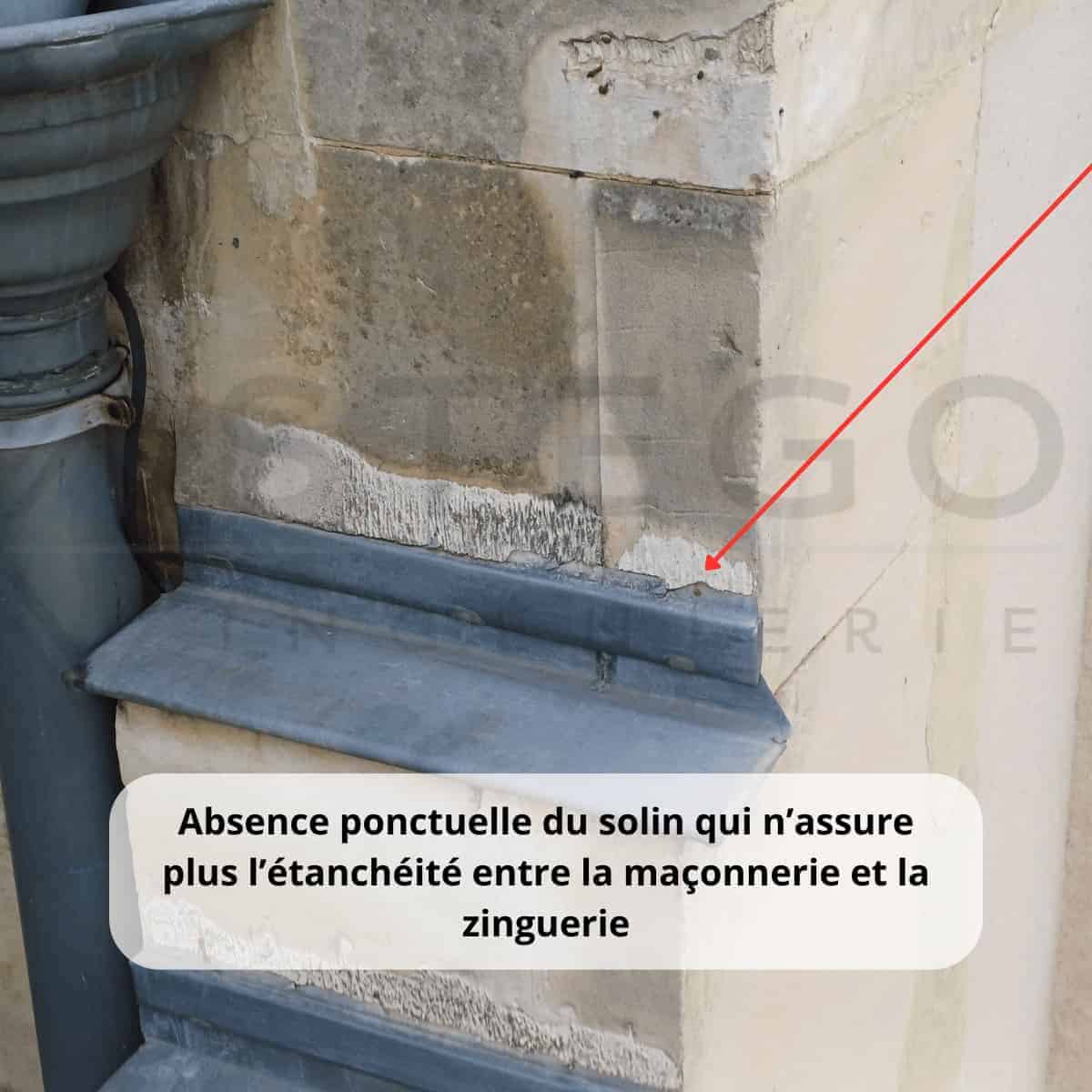

Les photographies révèlent plusieurs désordres caractéristiques :

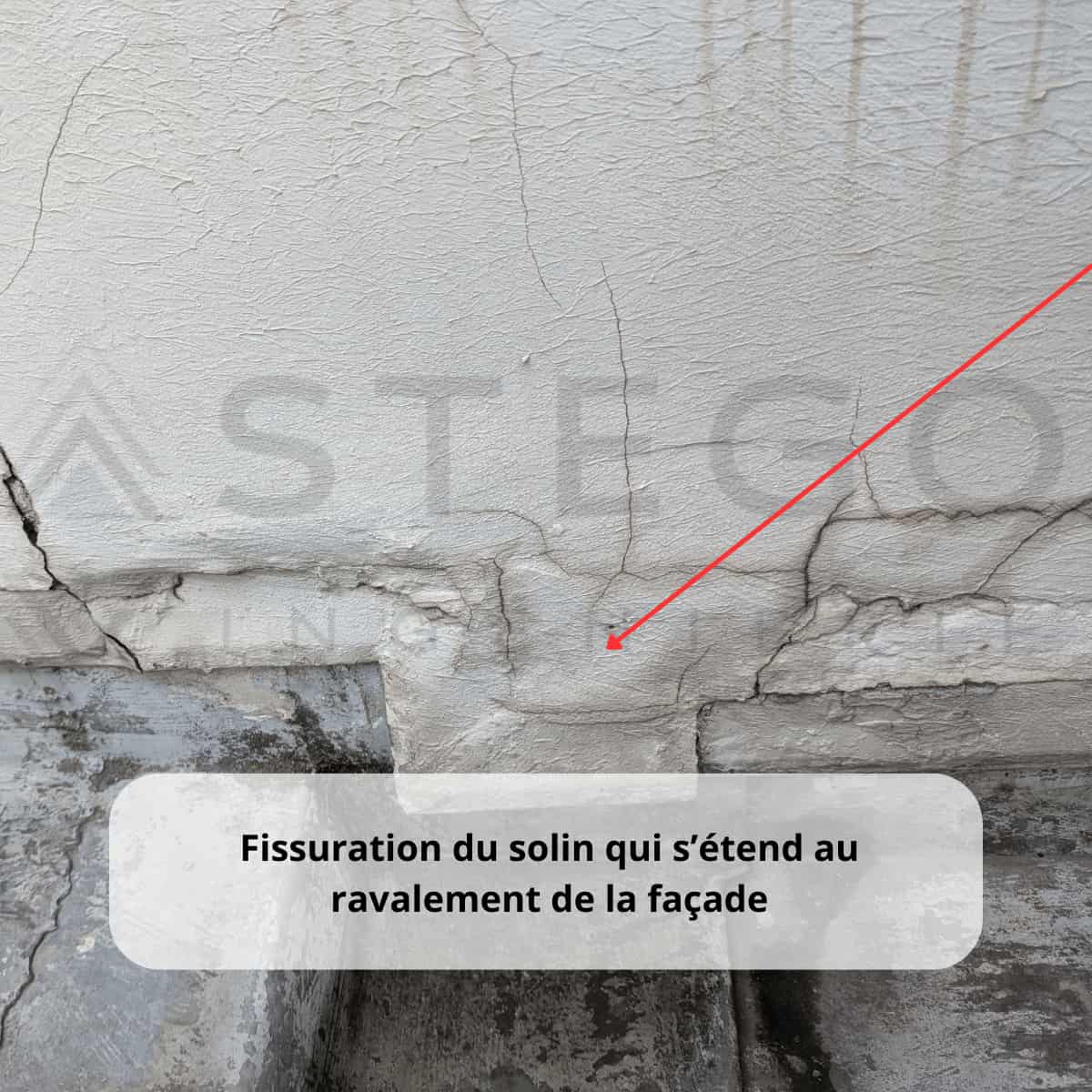

- Fissurations longitudinales et transversales des éléments de façade,
- Arrachements et éclats au droit de la bande porte-solin,
- Traces de ruissellement et d’humidité sous le solin,
- Dégradation progressive des matériaux fragiles (enduits, pierres, modénatures). ;
- Rupture des soudures entre les bandes porte-solins.
❌ Non-conformité et influence sur le ravalement
La non-conformité de la mise en œuvre de la bande porte-solin et la trop grande longueur des éléments mis en œuvre fragilisent le ravalement, favorisent la formation de fissures et la rupture des soudures, et deviennent ainsi une source de désordres supplémentaires. Les éléments bridés et trop longs ne permettent pas aux zincs de dilater ce qui participe à créer des tensions dans l’enduit et les matériaux de façade.
📐 Référentiel applicable : DTU 40.41

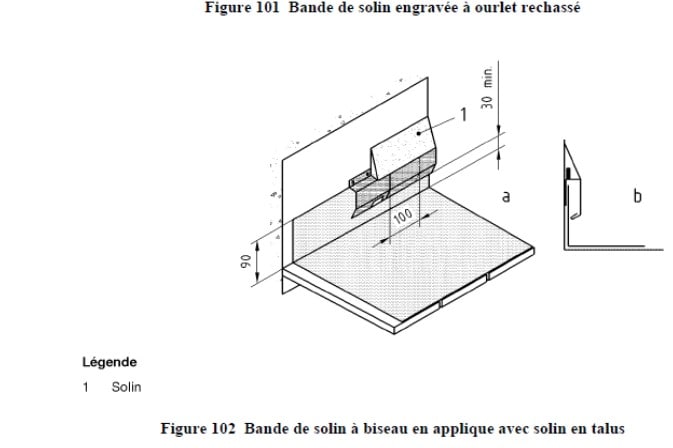

Le DTU 40.41 – Couvertures en feuilles & longues feuils en zinc rappelle que les bandes de solin normalisées doivent être mises en œuvre de manière à accompagner les mouvements des ouvrages, sans créer de rigidité ou de point fixe au droit des façades.
Les pathologies observées montrent que ce principe n’a pas été suffisamment pris en compte, entrainant l’apparition de désordres au droit de la bande porte-solin.
DTU 40.41 – Couvertures en feuilles & longues feuils en zinc rappelle que les bandes de solin normalisées
🛠️ STEGO Ingénierie vous accompagne dans :
- Le diagnostic des pathologies
- Analyse
- L’évaluation des risques et la définition de mesures de sécurisation
- La mise en place de solutions durables et compatibles avec le bâti existant
📩 Besoin d’un diagnostic ou d’un accompagnement technique sur vos toitures ?
STEGO Ingénierie met son expertise au service de la sécurité et de la pérennité de vos ouvrages.
Fissures dans les ouvrages en béton
Fissures dans les ouvrages en béton : typologies, origines et enjeux techniques
Les fissures constituent l’un des désordres les plus fréquemment rencontrés dans les ouvrages en béton. Leur présence ne traduit pas systématiquement une pathologie structurelle, mais toute fissuration doit être analysée, car elle peut être le symptôme d’un dysfonctionnement affectant la durabilité de l’ouvrage.
L’identification des typologies de fissures, de leurs mécanismes d’apparition et de leurs conséquences potentielles est une étape clé du diagnostic technique.
Principales typologies de fissures observées dans les ouvrages en béton
- Fissures de retrait
Ces fissures apparaissent lors de la phase de durcissement du béton. Elles sont souvent superficielles, de faible ouverture, et peuvent se présenter sous forme de réseaux ou de fissures rectilignes. Bien que généralement non structurelles, elles augmentent la perméabilité du béton et le rendent vulnérable aux agressions/attaques extérieures.
- Fissures liées au comportement structurel des ouvrages
Ces fissures apparaissent lorsque les éléments en béton (planchers, poutres, dalles, voiles ou façades) se déforment sous l’effet des charges et des sollicitations mécaniques. Elles traduisent un fonctionnement qui peut être normal ou comme anormal de la structure et doivent être analysées avec attention.
-
- Fissures dues à la flexion
Elles se développent lorsque les planchers, poutres ou dalles se déforment sous l’effet des charges. Les fissures apparaissent dans les zones sollicitées en traction, généralement sous forme de fissures verticales, localisées en sous-face généralement à mi travée. - Fissures liées aux efforts de cisaillement
Ces fissures, généralement obliques, se situent à proximité des appuis (poteaux, murs porteurs). Elles peuvent révéler une concentration excessive de contraintes et constituent un indicateur de désordre structurel potentiel. - Fissures dues aux mouvements des appuis et des fondations
Elles résultent de tassements différentiels ou de mouvements du sol. Ces fissures sont susceptibles d’évoluer dans le temps.
- Fissures dues à la flexion
- Fissures infiltrantes dans les ouvrages enterrés
Fréquemment observées dans les sous-sols, parkings et ouvrages enterrés, ces fissures sont associées à des traces d’humidité, des venues d’eau actives ou des efflorescences. Elles favorisent la migration de l’eau sous pression ou par capillarité, entraînant à terme la corrosion des armatures.
- Fissures liées à la corrosion des armatures (épaufrures)
La corrosion provoque une augmentation de volume de l’acier, générant des fissures liées à l’éclatement du béton. Ces fissures affectent directement la durabilité et la capacité portante des ouvrages.
📸 Exemples de fissures rencontrées
Photo 1 : La présence de stalactites traduit un cheminement d’eau au travers de la fissure. Ce type de phénomène peut favoriser, à terme, la corrosion des armatures et impacter la durabilité de l’élément.
Une analyse complémentaire est nécessaire afin d’identifier l’origine de la fissuration et le niveau de criticité.
Photo 2 : Outre l’aspect structurel, ce type de fissuration peut poser des questions en matière de compartimentage et de stabilité au feu selon sa configuration et son évolution.
-> Le suivi de l’ouverture dans le temps et l’analyse du mécanisme à l’origine de la fissure sont déterminants pour qualifier le risque.

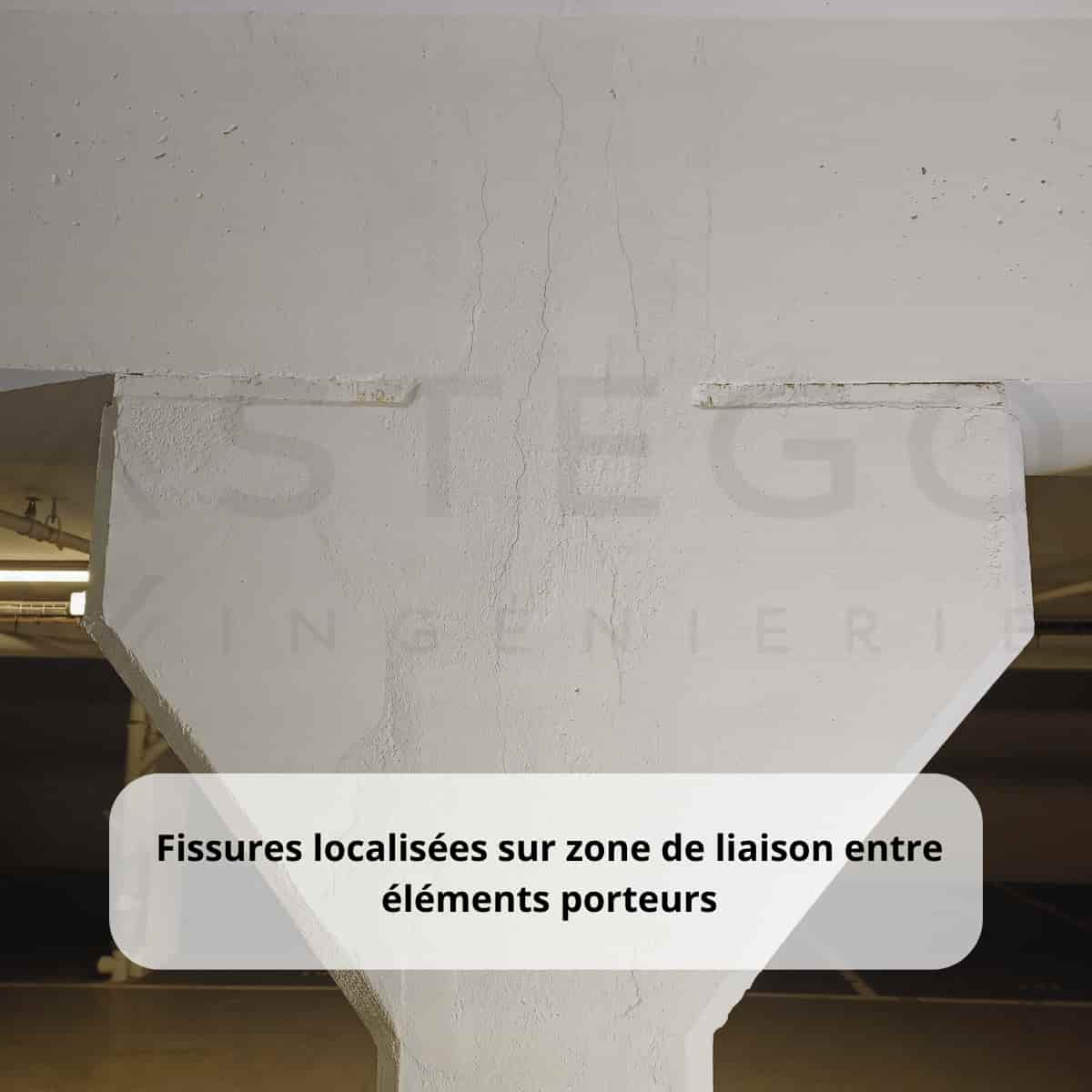

Photo 3 : Ce type de désordre peut révéler un phénomène de retrait ou de concentration de contraintes, ou un fonctionnement structurel à analyser plus finement.
-> Seule une investigation ciblée permet de confirmer l’hypothèse et d’orienter la stratégie d’intervention.
Photo 4 : La configuration peut être compatible avec un phénomène de poussée des terres, ou un comportement structurel à vérifier.
Les infiltrations observées peuvent favoriser la corrosion des armatures si elles sont récurrentes.
-> Une expertise approfondie est indispensable pour qualifier le niveau de criticité et les éventuelles mesures conservatoires à prévoir.

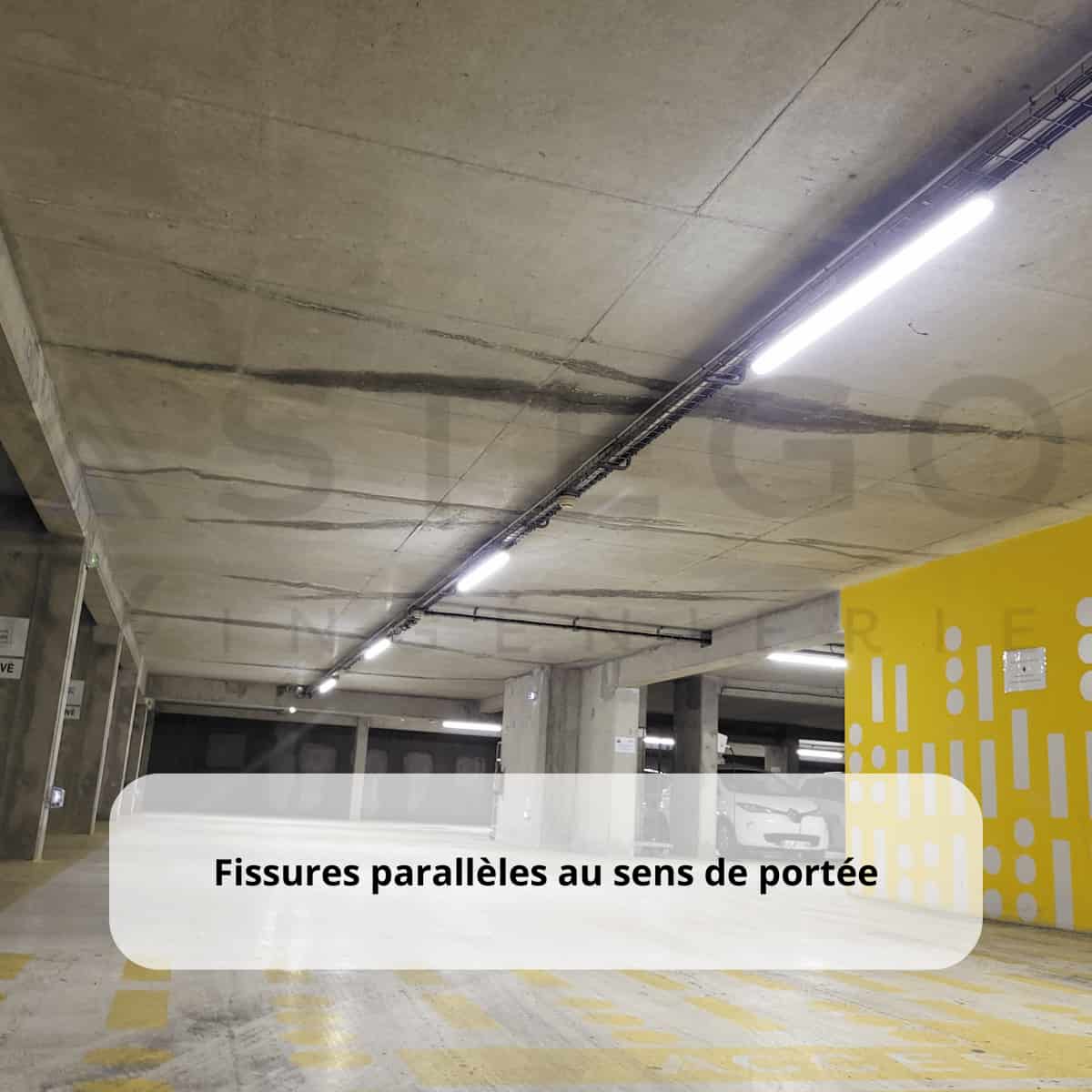

Photo 5 : La morphologie évoque possiblement des fissures de retrait ou des phénomènes liés au comportement différé du béton.
-> L’analyse du contexte structurel et des charges est nécessaire pour confirmer l’origine.
Photo 6 : Lorsque la corrosion progresse, elle peut engendrer des éclatements du béton d’enrobage, une réduction de la section d’acier, et à terme une altération des capacités portantes si aucune intervention n’est engagée.
-> Une évaluation de l’état des armatures et de la profondeur d’atteinte est indispensable avant toute réparation.
🧠 Enjeux du diagnostic des fissures
La fissuration du béton n’est pas systématiquement synonyme de désordre structurel grave.
En revanche, toute fissure constitue un symptôme qui mérite d’être analysé.
L’analyse de l’orientation, de l’ouverture, de l’évolution, de la localisation et du contexte de la fissure permet de formuler une première hypothèse quant à son origine et à son éventuel caractère structurel. Des investigations complémentaires sont toutefois nécessaires afin d’en identifier précisément la cause, de confirmer sa nature structurelle ou non, et d’en évaluer les conséquences sur la sécurité et la durabilité de l’ouvrage.
➡️ Toute fissure est une voie d’entrée potentielle pour les agents agressifs.
➡️ Traiter la fissure sans traiter sa cause (retrait, surcharge, mouvement différentiel, corrosion…) conduit souvent à une réapparition du désordre.
Un diagnostic précoce et rigoureux permet d’éviter des désordres plus lourds et plus coûteux à long terme.
STEGO Ingénierie accompagne les maîtres d’ouvrage et gestionnaires de patrimoine dans l’inspection des ouvrages, l’analyse des mécanismes et la définition de solutions de réparation réellement pérennes.
